UG12.0练习三维建模一千零四十七简单结构
方法/步骤
-
1
如下图所示，
打开UG12.0软件，新建一空白的模型文件，
另存为：
UG12.0练习三维建模一千零四十七简单结构
-
2

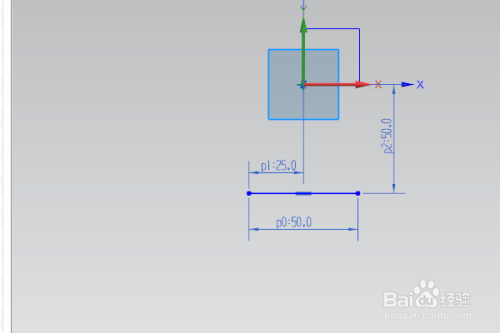

执行【草图——XY平面——确定】，直接进入草图。
激活直线命令，画一个水平线段，
双击修改尺寸：长50，左端点距离纵轴25，距离横轴50，
点击完成 ，退出草图。
-
3
执行【草图——YZ平面——确定】，直接进入草图。
激活圆弧命令，画一个圆弧，
添加几何约束，端点在横轴上，圆心点在纵轴上，
双击修改尺寸：半径R70，端点距离纵轴50，
点击完成 ，退出草图。
-
4

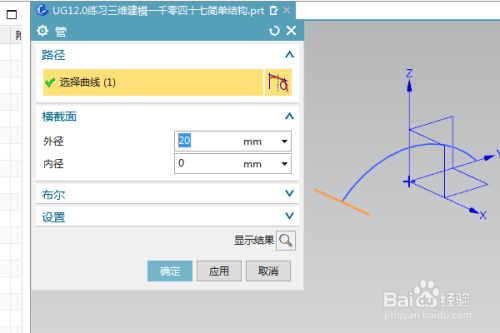

执行【菜单——插入——扫掠——管道】，
路径选择直线，设置外径为20，点击确定。
-
5
点击工具栏中的拉伸命令，
截面选择圆弧曲线，
设置限制：*15开始，15结束，
点击确定。
-
6

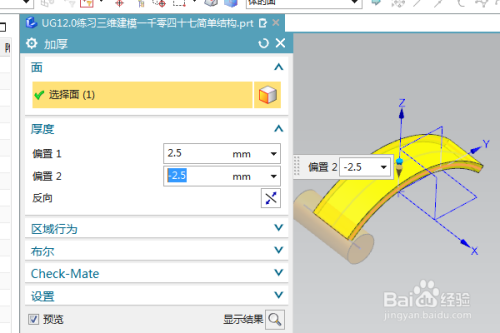

点击工具栏中的加厚命令，
面选择刚刚的拉伸曲面，
设置偏置1为2.5，设置偏置2为-2.5，
点击确定。
-
7

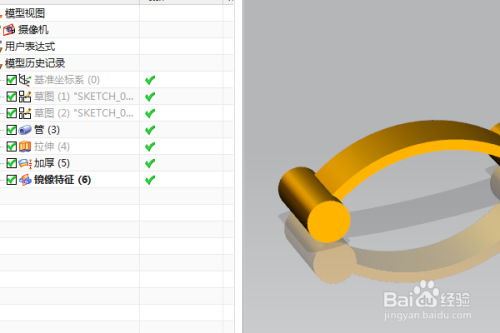

点击工具栏中的镜像特征，
要镜像的特征选择管道，
镜像平面点击XZ平面，
点击确定。
-
8

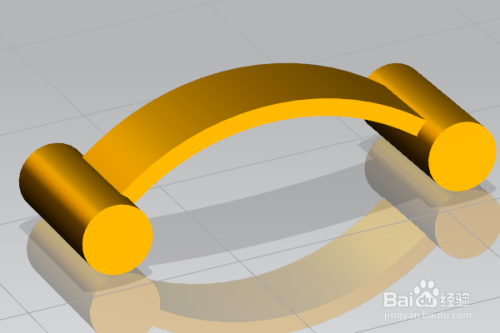

隐藏基准坐标系和草图、曲面，
将显示设置为着色，
调出真实着色编辑器，
给实体指定“铜”效果，
至此，
这个菱形法兰就建模完成，本次练习结束。
