星三角启动只适用于正常运行时为三角形接法的电动机，而且电动机启动时的负载又不太重。星形接法的电动机不能用。
方法/步骤
-
1

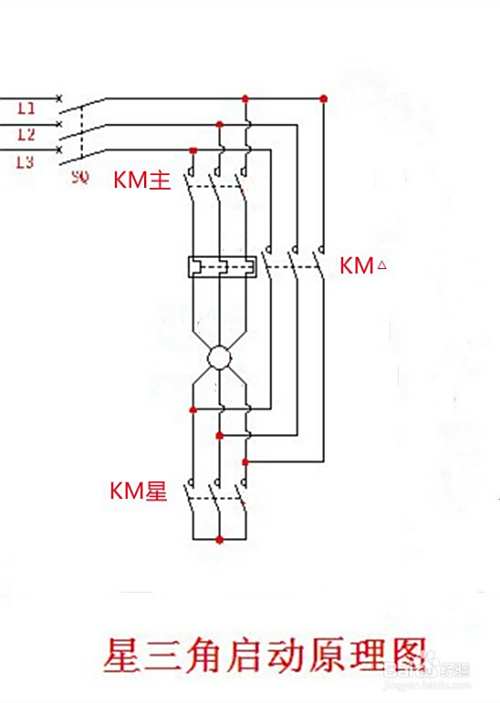

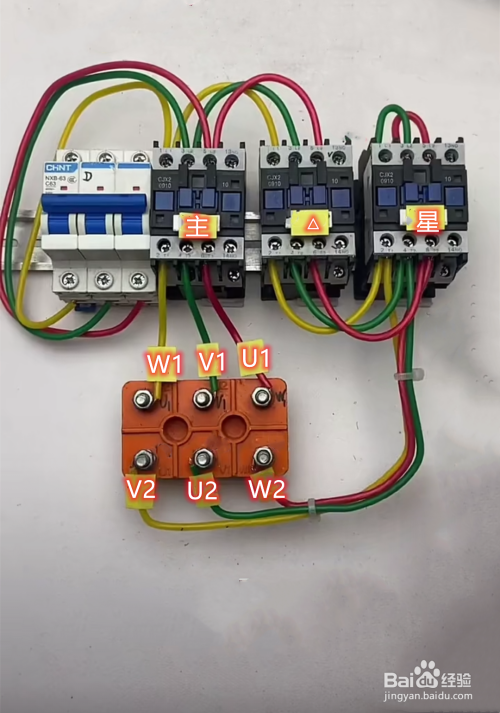

星三角启动的接法是，电动机启动时，把三相绕组的U2，V2，W2通过星形启动接触器三组触点短接在一起，接成星形接法启动，三相绕组的另一端通过主接触器接到三相电源上。
-
2

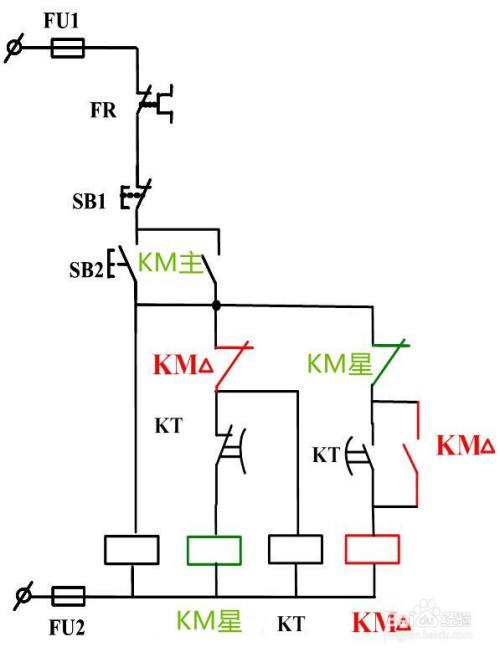

待电动机启动后，控制线路中的时间继电器动作，控制星形接触器断开的同时，又使三角形接触器吸合，把三相绕组接成三角形接法运行，三相绕组的另一端不变。
-
3
工作原理是，三角形接法时，每相绕组承受380v电压，星形接法时，是两个绕组串联在一起承受380v电压，实际每相绕组承受220v电压，属于降压启动。
END
