SolidWorks如何建模轴径ø10的夹紧挡圈？

如下图所示，

打开SolidWorks软件，

新建一个新的SolidWorks零件文件。

如下图所示，

两步，

1、点击工具栏中的 拉伸凸台/基体 图标，

2、点击 上视基准面 。

然后就能进入草图。

如下图所示，

进入草图，

首先激活工具栏中的  圆 命令，

然后以坐标原点为圆心画一个圆，

然后激活工具栏中的 智能尺寸 命令，标注圆的直径为ø11.60。

如下图所示，

四步操作，

1、点击工具栏中的 等距实体 图标，

2、点击草图中刚刚画的圆，

3、“等距实体”对话框中设置距离为0.8，看着预览效果选择是否勾选 反向，

4、点击√，完成等距（偏移）的操作。

如下图所示，

重复第4步操作，

继续等距实体，向外偏移1.6。

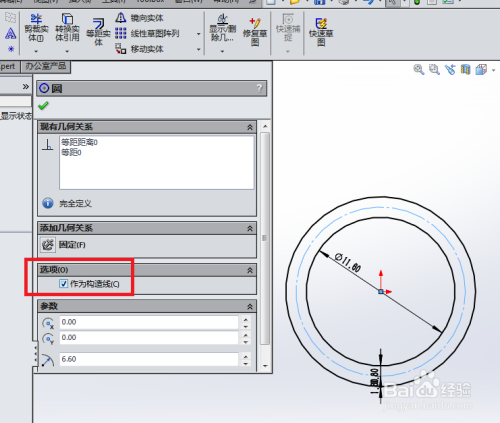

如下图所示，

鼠标左键选中偏移0.8生成的圆，

然后将其设定为 “作为构造线”。

如下图所示，

激活工具栏中的 圆 命令，

然后在构造线圆上任取两点为圆心画两个圆，这个圆呢？必须与内外两个圆相切，

不明白的看下图红色框选。

如下图所示，

激活工具栏中的 裁剪实体 图标，

然后将下图中的四个圆裁剪成下图中的样子，两个小圆只剩下一半。

如下图所示，

点击工具栏中的 智能尺寸 图标，

然后按照下图尺寸进行标注，

两个小圆的圆心距为8，一个圆的圆心距离坐标原点横向距离为4，

然后就可点击 退出草图 了。

如下图所示，

退出草图之后，

在“凸台-拉伸”对话框中设置高度为1，

然后就可以点√了。

完全按照上述步骤操作下来，

规格轴径ø10的夹紧挡圈就已经建模完成。

这里给挡圈上色（抛光钢）。

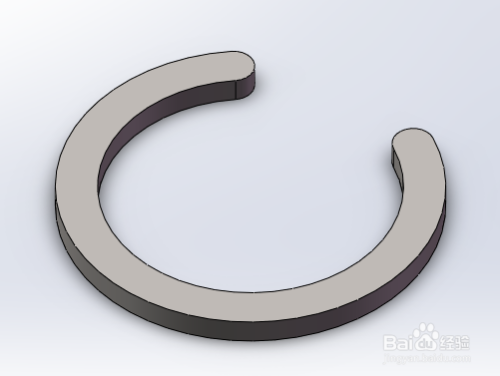

最后的效果如下图所示。
