本文将讲解NI Vision Assistant视觉助手中Processing Functions:3D View三维视图的用法。
工具/原料
-
NI Vision Assistant
-
LabVIEW
3D VIEW三维视图
-
1

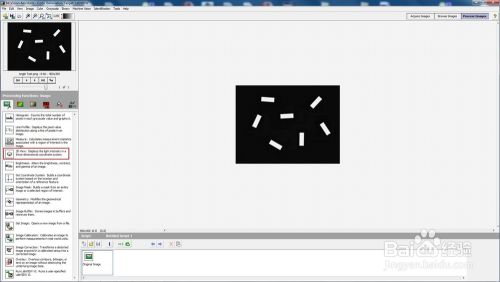

3D VIEW位于Processing Functions:Image-3D VIEW。
-
2
3D VIEW Setup：
Northwest西北方向，Northeast东北方向，Southwest西南方向，southeastern东西方向。Reduction缩放系数。Invert反转方向。Height高度值设置。a是水平线与第一条基准线之间的夹角。β是水平线与第二条基准线之间的夹角。
-
3

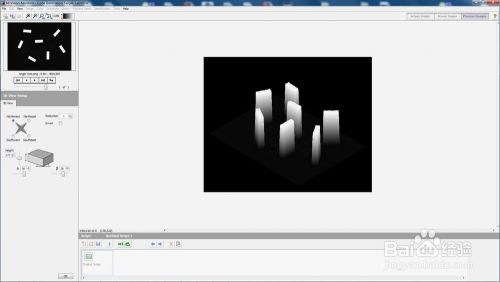

设置reduction=1。
-
4

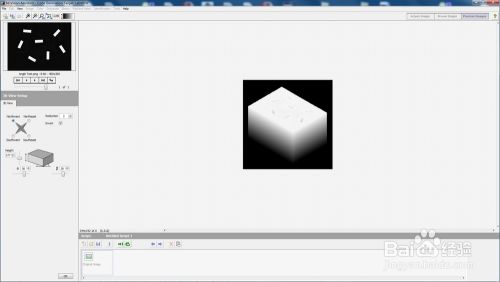

勾选Invert选项。
-
5

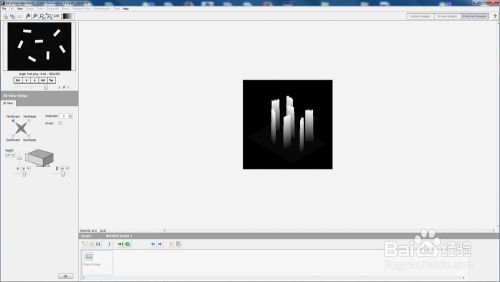

依次勾选Northeast东北方向，southeaste东南方向，southwest西南方向。
-
6

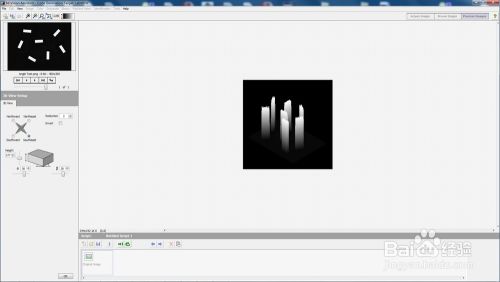

调整height高度为26。
-
7
将a和β调整为0度。
-
8
点击OK，因为3D VIEW仅仅是一个预览函数，所以无法放置在脚本编程区域。
END
注意事项
-
注意 3D view三维视图只支持binary和8bit格式的文件
-
