“平行”在装配约束中很少用。使用“平行”约束，不能使零件完全被约束，所以需要借助其他约束。
方法/步骤
-
1

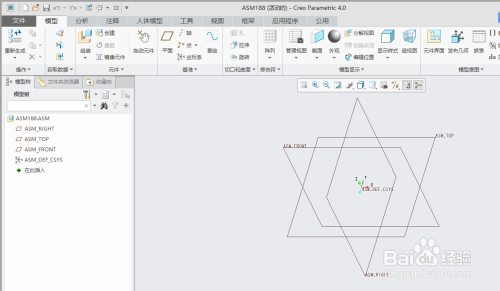

打开creo4.0软件，创建一个装配文件。（具体方法参考引用的经验）
0Creo 4.0如何创建装配类型文件
-
2

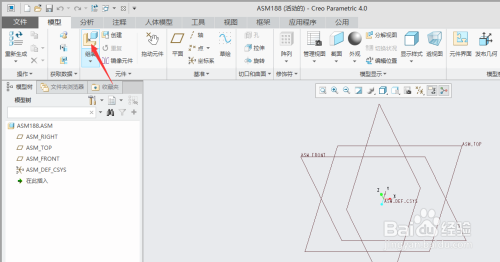

单击“模型”功能选项卡“件区”域中的“组装”。弹出“打开”对话框。
-
3

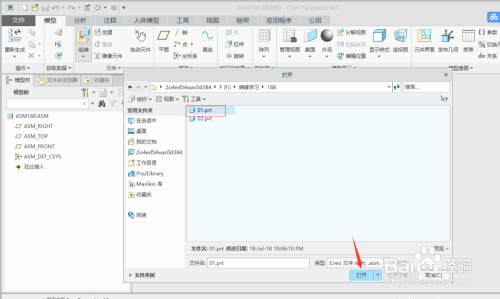

在“打开”对话框中找到选中要组装的零件名称（比如下图中的"01.prt"），单击“打开”。
-
4

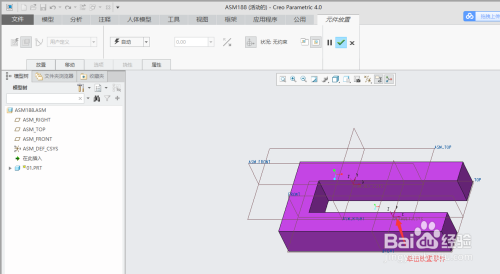

在绘图窗口中单击一点放置模型。
-
5

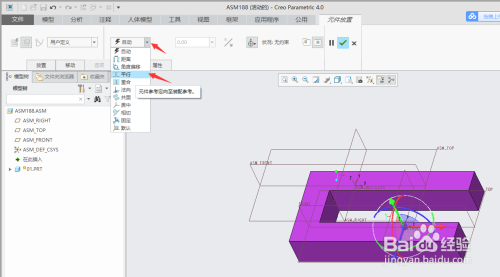

在“元件放置”操作板中把约束类型选择“平行”。
-
6

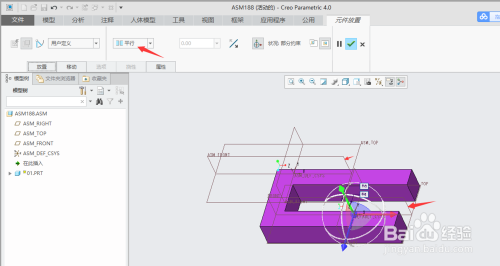

单击”ASM_RIGHT“和”RIGHT“两个基准面，这样创建一个约束。
-
7

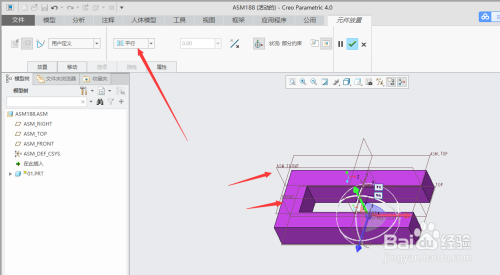

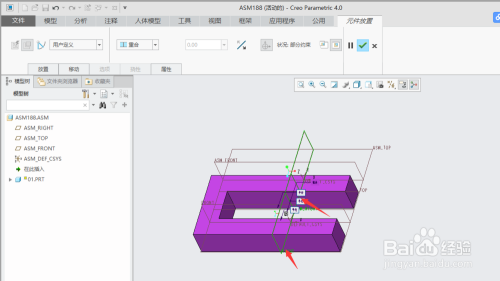

单击”ASM_FRONT“和”FRONT“两个基准面，将约束改为“平行"。这样创建第二个约束。
-
8

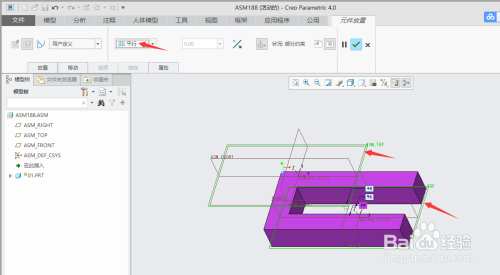

单击”ASM_TOP“和”TOP“两个基准面将约束改为“平行"，这样创建第三个约束。
-
9

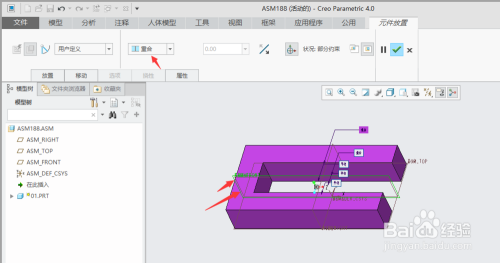

由于“平行”约束不能完全使零件被约束，所以需要加其它约束。单击”ASM_RIGHT“和”RIGHT“两个基准面，约束类型改为”重合“创建一个"重合“约束。（装配零件尽量不要使用平行约束）
-
10
单击”ASM_FRONT“和”FRONT“两个基准面，约束类型改为”重合“创建第二个"重合“约束。
-
11
单击”ASM_TOP“和”TOP“两个基准面，约束类型改为”重合“创建第三个"重合“约束。
-
12

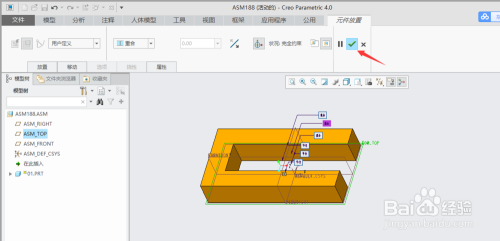

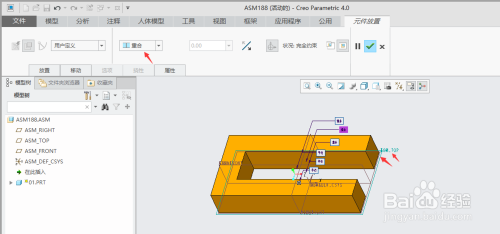

通过以上6组约束后，零件”01.PRT“完成被约束，单击“元件放置”操作板中的“确定”按钮，完成零件装配。
END
