自从CAD画图以后，出图效率越来越高，每次出图的数量也越来越多，于是批量出图变的尤为重要，今天一起来看看如何用pdf虚拟打印机和bplot插件批量将CAD图纸导出为pdf.
准备工作
-
1
首先电脑上要装上pdf虚拟打印机安装以后，打印机名称如下，安装包岁经验最后注意事项。
然后是加载CAD批量打印小插件（加载方法参见如下经验）。
3cad怎么自动加载
-
2

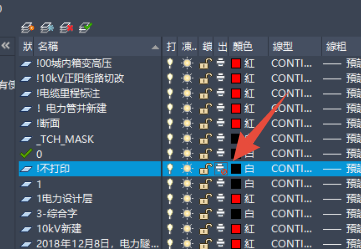

首先是新建一个不打印的图层。输入命令layer，然后新建图层，然后点击打印选项，设置为不打印。
-
3
绘制一个A4的矩形框，设置图层为不打印。
-
4

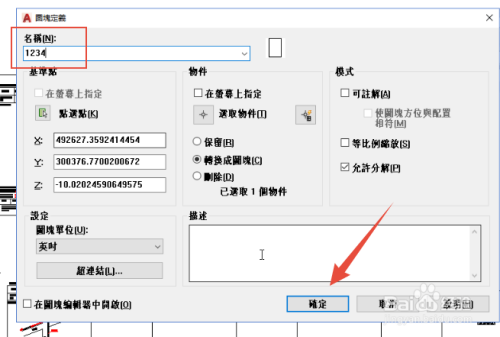

将A4图框设置为块名为1234的块。
END
打印步骤
-
1

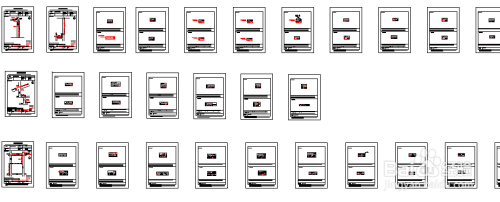

复制1234这个块，分别框在需要打印的图的外边。
-
2
输入命令bp,选择插件bplot,然后回车。
-
3
选择图框形式为图块，然后点击从图中指定图块
-
4
选择刚才新建的块1234
-
5

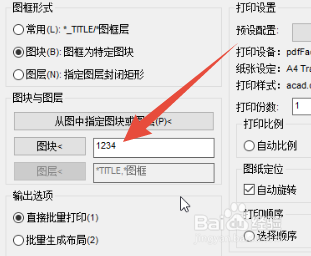

图块处显示名称为1234，当然也可以直接输入名称。
-
6

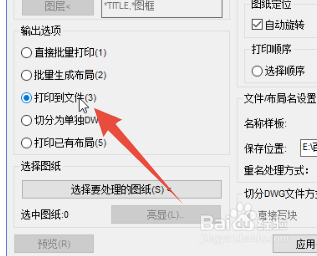

输出选项设置为打印到文件。
-
7
点击选择处理的图纸，然后从图纸中选择要打印的图纸后，回车或空格。
-
8
选择后，显示图纸张数为7.
-
9

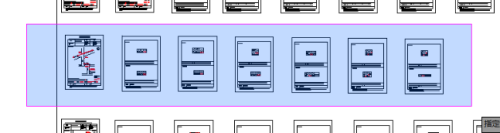

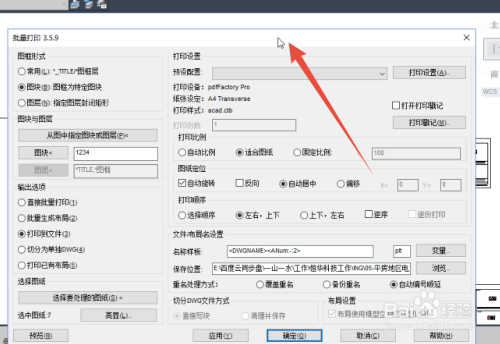

移动打印对话框的位置，可以看到将被打印的图纸都高亮显示了。
-
10

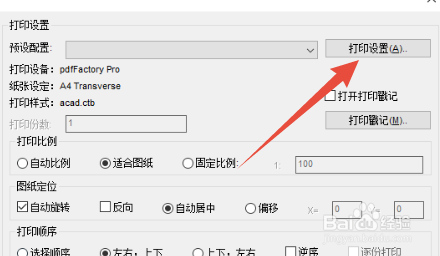

点击打印设置，设置打印机及打印图纸大小。
-
11

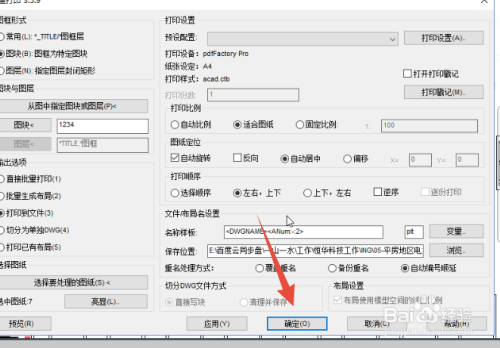

选择修改，然后设置打印机为pdfFactory Pro(即安装的pdf虚拟打印机)，设置图纸大小为A4，出图内容为窗口，选定各种居中。然后确定。
-
12

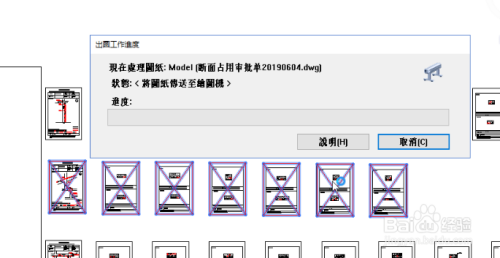

最后确定，开始自动打印。等待打印完成即可。
-
13
保存打印的文件。
-
14
一个完整的pdf已经生成了。
END
注意事项
-
pdf虚拟打印机安装包下载链接：https://pan.baidu.com/s/1QIZp64teO-hO8iMMVVg6Hg 提取码：eg73
-
CAD小插件下载链接：https://pan.baidu.com/s/1W_PmyZ4gnySRvnLaNHVx6A 提取码：8v6s
