下面根据我自己的测试，得出了比例较为合理的一套外形尺寸。可以快捷的对note手机基本模型进行建模。希望我的分享能够提升大家的建模兴趣。
方法/步骤
-
1

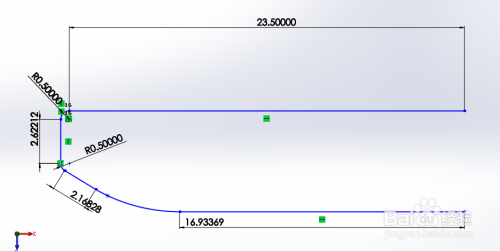

绘制如下草图，为了方便大家学习，尺寸是我试了几次以后比较合适的，直接给出。
-
2
使用镜像命令，得到手机横截面的草图。
-
3

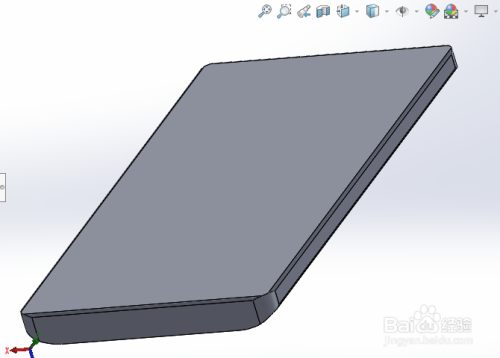

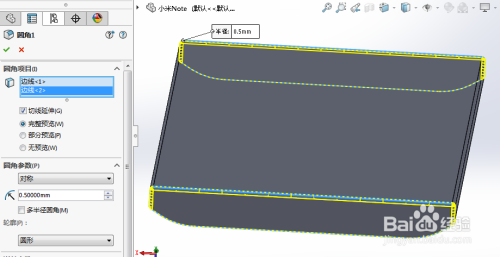

对手机的边线进行圆角处理，尺寸如下。
-
4

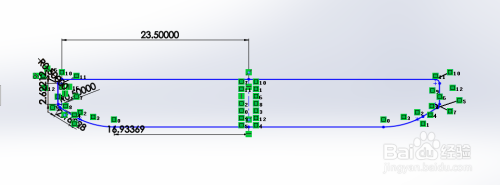

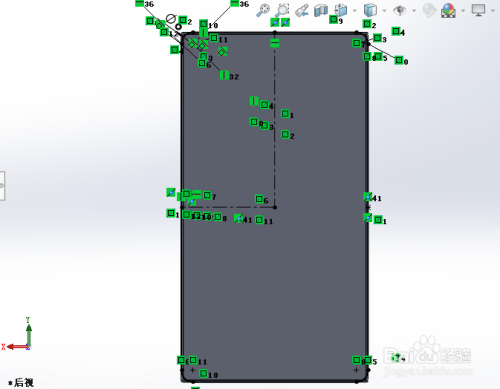

绘制草图，对手机模型进行进一步的修饰。
-
5

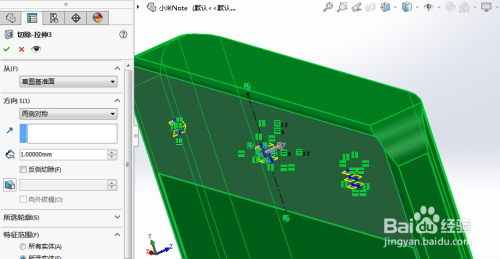

使用拉伸切除命令（反侧切除），得到更优化的模型。
-
6

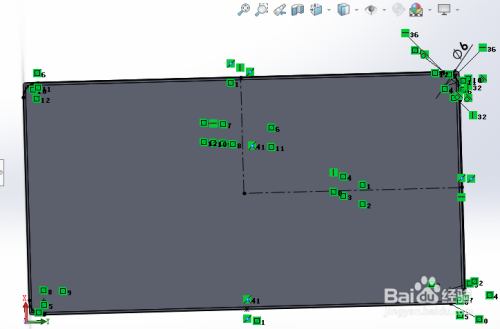

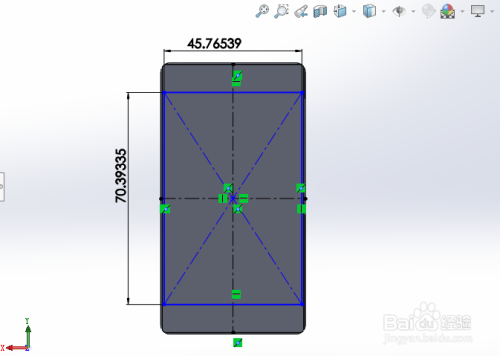

绘制草图，尺寸如下。这一步的目的是制作手机屏幕。
-
7

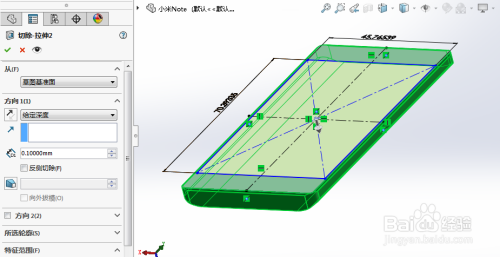

使用拉伸切除命令，得到一个矩形挖槽，后续我们只需要给挖槽内上色即可视为屏幕。
-
8

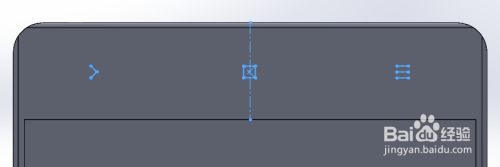

如图，绘制触屏图案的草图。
-
9
使用拉伸切除命令，得到触屏图案。
-
10
接下来对手机正面进行修饰。

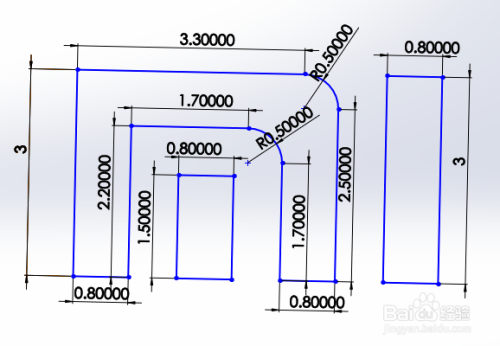

主要使用的方法是绘制出相应形状的闭合草图然后使用拉伸切除，最后上色即可。如“MI”标识的绘制尺寸如下。
-
11

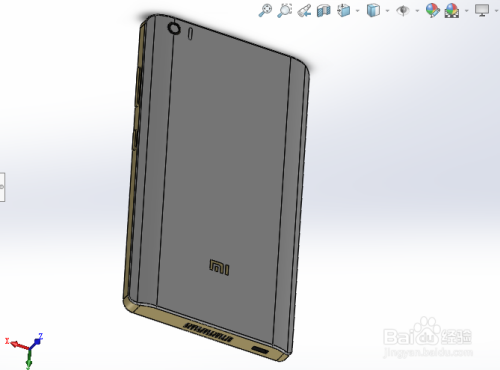

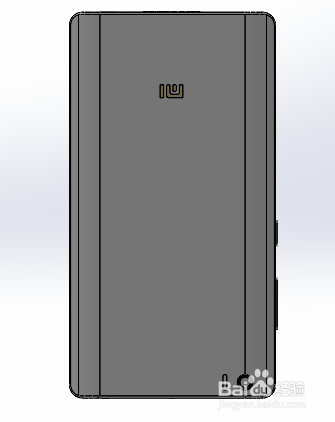

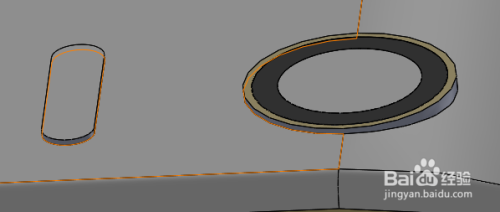

对手机背面也进行草图绘制并进行拉伸切除处理，注意摄像头部分使用的是拉伸凸台。黑环部分是在凸台是进行拉升切除处理后上色的效果。
-
12
如图侧面的音量以及屏幕开关按钮可以自拟尺寸绘制，通过拉伸凸台命令完成。
-
13

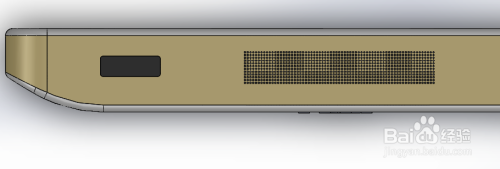

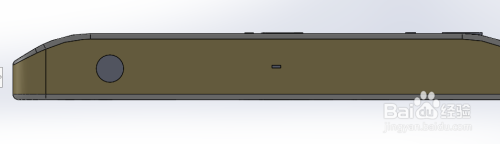

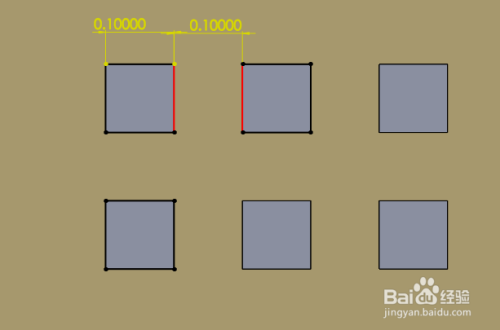

顶端和尾端的外形如下。用到了拉伸切除以及阵列的命令。部分尺寸如下。
-
14

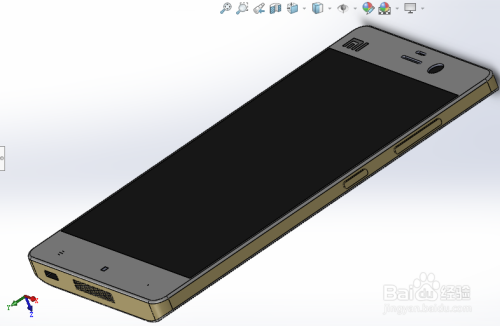

最后经过上色即可得到手机的最终模型。
