UG12.0练习三维建模一千零九十八台阶球体
方法/步骤
-
1
如下图所示，
打开UG12.0软件，新建一空白的模型文件，
另存为：
UG12.0练习三维建模一千零九十八台阶球体
-
2
执行【菜单——插入——设计特征——球】，
指定点：坐标原点，设置尺寸：直径50，点击确定。
-
3
执行【拉伸——XY平面】，直接进入草图。
-
4
激活矩形命令，画一个矩形
添加几何约束，相等，形成正方形，
双击修改尺寸：边长,50，边距离轴25，
点击完成，退出草图。
-
5
设置限制：25开始，30结束，
调整方向向下，
点击应用。
-
6
继续拉伸，截面选择实体的底面四边，
设置限制：0开始，5结束，
方向向下，
设置偏置为单侧，5结束，
点击确定。
-
7

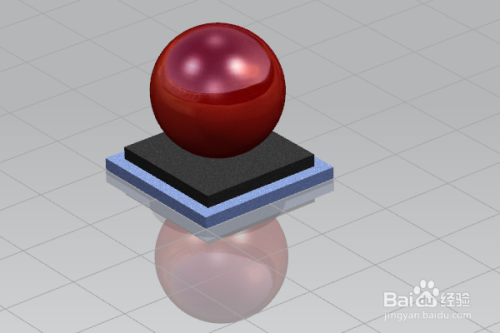

隐藏基准坐标系，显示设置为着色，
调出真实着色编辑器，给每个特征指定颜色效果，
球为红色，第一次为深黑色纹理，底层为蓝灰色纹理，
至此，
这个简单实体就建模完成，本次练习结束。
END
