森德多柱钢管散热器安装方法

　　安装前的准备工作

　　1、根据安装散热器墙体的性质，确定适宜的安装形式。

　　2、供暖系统支管根据散热器进、出水口的方向及位置已安装到位。

　　3、检查散热器的规格、片数、颜色是否正确，散热器及配件有无损坏、数量是否正确。如有问题请及时与销售商或森德公司联系。

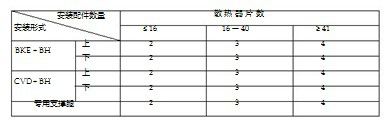

　　4、森德散热器安装配件数量的配置：

安装方法

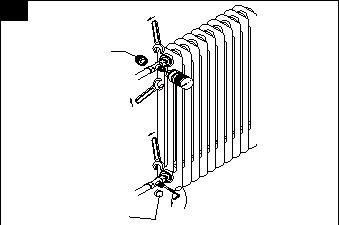

　　1、安装进水恒温阀、回水截止阀：见(图一)。

　　进水恒温阀、回水截止阀按安装形式分为：(1)直通型；(2)角接型

　（1)  采用直通型进水恒温阀、回水截止阀：安装时要求进水支管比回水支管短15mm。

　　（2)  采用角接型阀门或进水、回水均用直通型回水截至阀；安装时要求进水支管、回水支管长度相等。

　　(3)  装好阀门后，拆下阀门连接件。

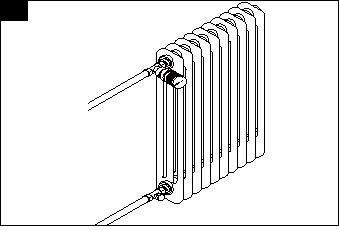

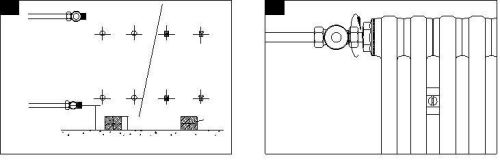

2、确定墙体钻孔的位置：采用角接型阀门：见(图三)

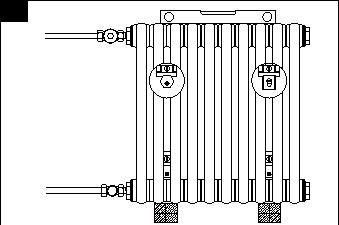

　　采用直通型进水恒温阀、回水截止阀或进水、回水均用回水截止阀；见(图二)

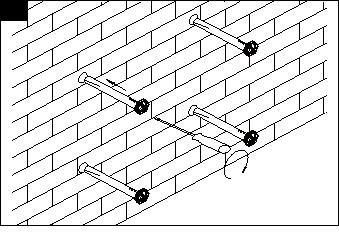

　　3、墙体钻孔：见(图四)，根据选用配件的规格确定钻孔的直径和深度；

　　BKE：钻孔直径18mm，深度为BKE的规格长度。

　　CVD：按照选用的膨胀螺栓或涨塞钻孔

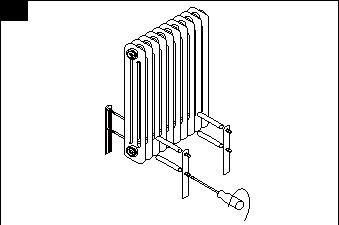

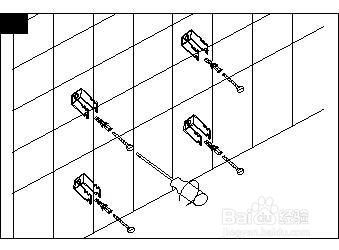

4、在墙体上安装BKE或CVD：安装BKE见(图五)  安装CVD见(图六)

　5、如采用塑料专用支撑腿安装：见(图七)

　　6、在墙体上安装BKE或CVD：安装BKE见(图五)  安装CVD见(图六)

　　7、如采用塑料专用支撑腿安装：见(图七)

　　8、安装散热器：

　　(1)  将散热器平稳的放置在安装位置，用手把阀门连接件与进、出水阀门连接在一起。见(图十)

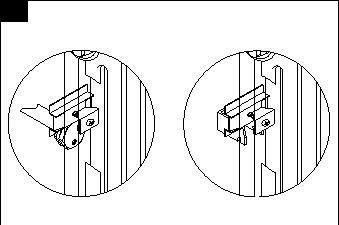

　　（2) 将BH松开，使BH的下缘卡入BKE塑料头部的环形槽内或  CVD的Ｕ型槽内，并拧紧BH上的螺钉。见(图十一)

　　(3) 同时，用水平尺测量散热器是否处于水平位置，通过调整  BH与散热器的相对位置来保证散热器的水平。见(图十二)

　　(4)  调平散热器后撤去散热器底部的垫木。

　　9、安装恒温调节阀器及放气阀：

　　(1) 用扳手将阀门连接件与阀门拧紧。见(图十三)

　　(2) 拧下进水恒温阀的保护帽，转动恒温头的调整端是数字 5与黑色刻线对齐，然后将恒温头上不动端的黑色刻线位置向上，用扳手拧紧。

　　(3) 拧开回水阀门保护盖，用 4mm内六角扳手将回水阀门全部打开，并重新上好保护盖。

　　(4) 安装恒温调节器保护圈。见(图十四)

　　(5)  安装放气阀，并用放气阀钥匙将放气阀关闭。

　　10、拆去散热器的包装薄膜，散热器安装完成。见(图十五)

　　特别注意：在散热器安装工作完成之前或同一工程的其他装饰、装修工作未完成时，不要拆掉散热器上的包装膜及纸盒包装，以免散热器表面被损坏。

【日常使用、保养、维修的简单常识】

　　１．恒温调节器上数字和符号的含义：

　　0＝完全关闭状态      1＝约12℃       2＝约16℃

　　3＝约２０℃             4＝约24℃       5＝约28℃

　　＊＝防冻状态(在此状态当室温低于7℃时，恒温控制器自动开启。)

　　２．对散热器清洁时，请勿使用任何种类的有机溶剂，可采用日常的洗涤剂，如：肥皂水、洗涤灵等。

　　3．使用中应防止其它物体撞击、划伤散热器，如出现局部小面积的起皮、脱落，应及时用同颜色的漆进行修补，以免出现大面积的损坏。

　　4．MS森德散热器在非采暖季节要求满水养护，如供热系统不能保证满水养护，则应将散热器内的存水全部放空，禁止采用关闭进、回水阀门的方法，使部分水长期存留在散热器中。

　　5．若采暖系统不运行，或用户将入户的阀门或散热器上的阀门关断，散热器内的水会在室温低于0℃时结冻，散热器会被冻坏。提醒用户注意防止类似情况发生。

　【运输、贮存及安装注意事项】

　　1、运输中要保持散热器包装的完整。

　　2、车辆行驶尽量保持平稳，若道路状况不好，装车时要采取相应的防震、防撞措施。

　　3、装卸搬运散热器的过程中，严禁磕摔、碰撞散热器，也不能以任何方式拖拽散热器。长度超过25片的散热器，搬运时散热器应保持垂直方向。

　　4、散热器应存放在干燥、防雨的安全地方。

　　5、安装森德散热器的基本条件：

　　(1)  供热系统的阀门、干管、支管及管道的支、吊架均已安装完毕

　　(2)  安装之前，应对供热系统的管路进行吹扫与清洗，或经检查确认供热系统管路清洁、无异物，以防管路中的异物堵塞散热器阀门

　　(3)  连接散热器的支管螺纹应完整，如有断丝或缺丝，则不得大于螺纹扣数的10％。

　　(4)  地面要尽量平整。

　　(5)  安装散热器处的墙面已经装修完毕。
