CAD制图过程中有很多技巧画法，如果能全面掌握对于个人制图速度与制图质量有很大提升，这里我借一题演示相关画法
依图画图
方法/步骤
-
1
pol多边形命令，边数输入5，输入e边，边长输入30，得到如图五边形
-
2
x分解，选择五边形，将其各边分解，f圆角，r选择半径，输入10，选择各边，得到如图
-
3
同理，利用f圆角，输入半径5，选择各边得到如图
-
4
做辅助线确定五边形中心（两条边的垂线交点），c圆，t（相切相切半径）画五边形两边延长线相切的圆，半径输入10，ar环形阵列，选择半径10圆为对象，选择五边形中心为中心，数目输入5，得到如图
-
5

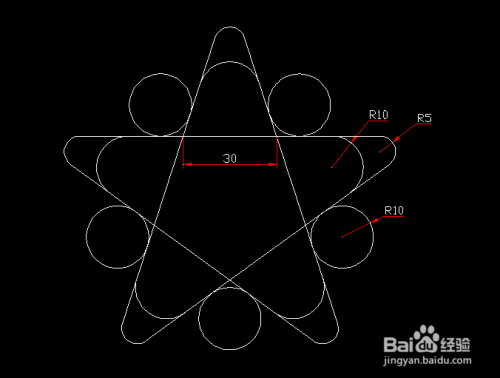

删除辅助线，添加标注得到所求如图
END
注意事项
-
pol多边形命令，边数输入5，输入e边，边长输入30
-
x分解，选择五边形，将其各边分解，f圆角，r选择半径，输入10，选择各边
-
同理，利用f圆角，输入半径5，选择各边
-
做辅助线确定五边形中心（两条边的垂线交点），c圆，t（相切相切半径）画五边形两边延长线相切的圆，半径输入10，ar环形阵列，选择半径10圆为对象，选择五边形中心为中心，数目输入5
-
删除辅助线，添加标注
