网格是有限元分析的基础，只有合格的网格才能求解出正确的结果，所以网格质量的检查至关重要，下面是ANSYS workbench中检查单元网格质量的方法。
工具/原料
-
Ansys Workbench软件
方法/步骤
-
1

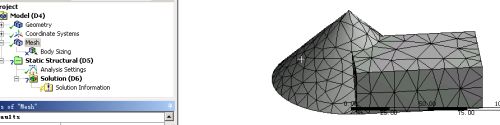

首先，对模型进行网格划分，不对网格进行控制，可以得到如下比较粗糙的网格。
-
2

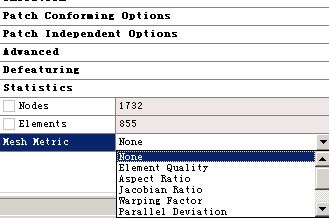

划分网格完之后，在Detial of mesh 中的statistic中，打开mesh metric的下拉三角，里面有各种网格的检查方式，我们选择mesh quality
-
3

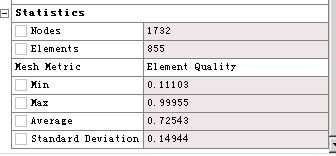

在打开mesh quality后发现，显示的有最高质量，最低质量，还有平均质量average ,此项一般不能低于0.7，如图的网格勉强可以使用
-
4

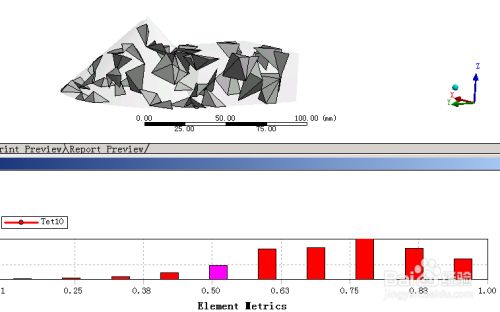

电机图示红色立方体，可以查看不同质量网格的位置，可以检查出质量较差的网格，并进行相应的优化
-
5

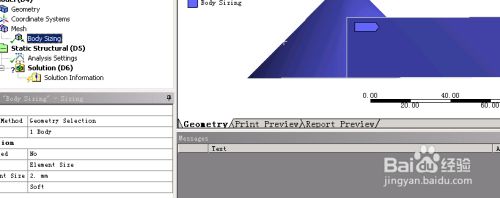

对网格尺寸控制到2mm进行网格的优化
-
6

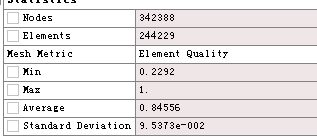

网格划分完成后，再检查网格质量，平均质量达到了0.84，较之前的0.72提高较多。
END
