Solidworks是一款非常好用的三维建模软件，可以用来机械设计，可以用来制造开发，也可以用来仿真模拟，今天我们就来学习如何用Solidworks软件三维建造一个画架的模型。
工具/原料
-
Solidworks软件
方法/步骤
-
1

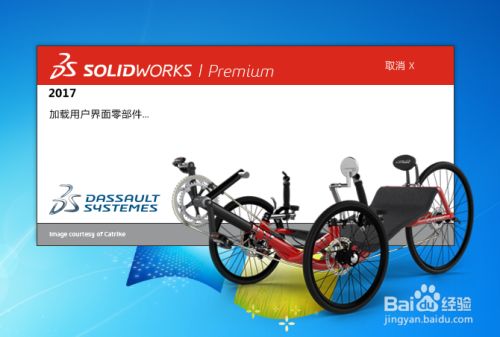

1首先我们打开Solidworks软件，我安装的是Solidworks 2014版本，如图：
-
2

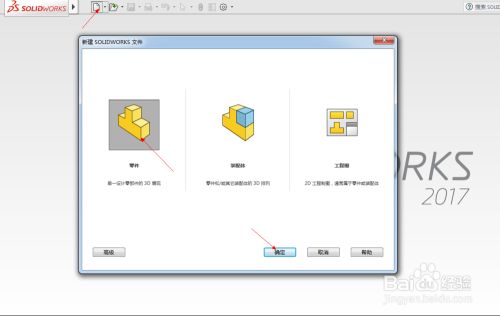

2然后我们单击上面的“新建”，在弹出来的对话框中选择“零件”，点击确认，如图：
-
3

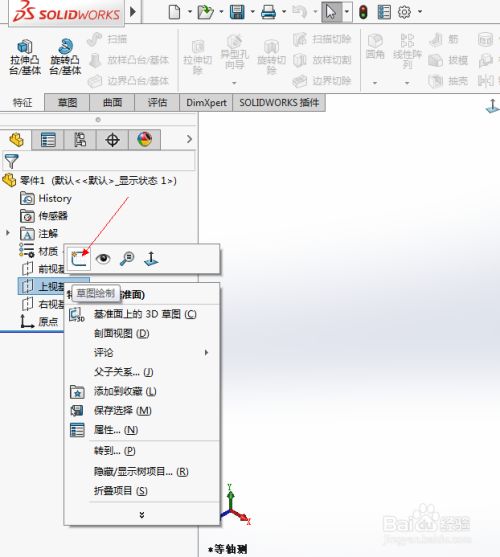

3打开Solidworks界面，右键单击左侧的“上视基准面”，在弹出来的下拉菜单中，选择草图绘制，如图：
-
4

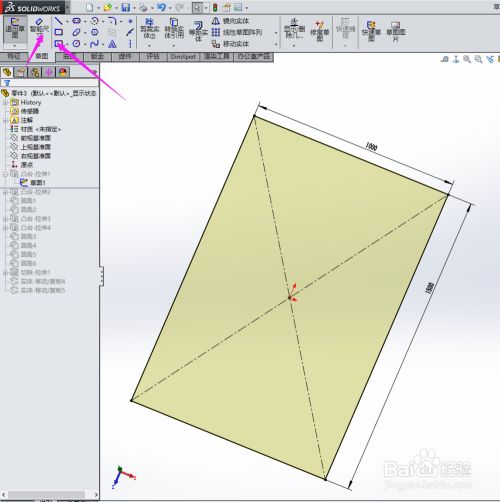

4在草图绘制界面，我们用草图绘制出下图所示的图形，并用智能尺寸标注好尺寸，使图形完全定义。
-
5

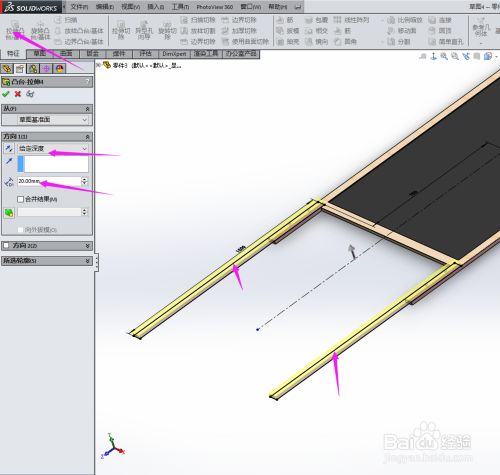

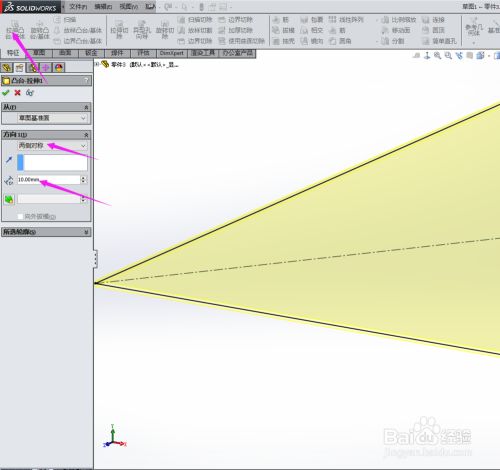

5草图绘制好后，在“特征”里单击“拉伸”，在出现的设置里面输入参数，如图：
-
6
6选择上视基准面，在草图绘制界面，我们用草图绘制出下图所示的图形，并拉伸，如图。
-
7

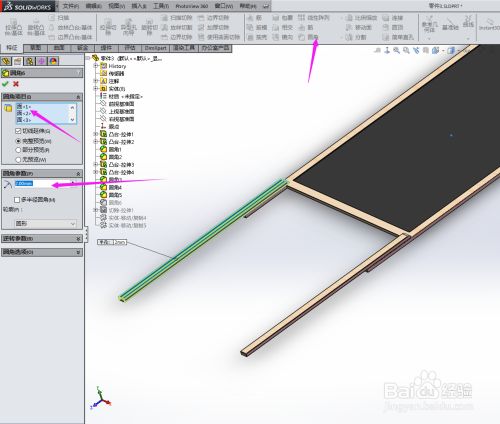

7在“特征”里单击“圆角”，在出现的设置里面输入参数，如图：
-
8
8选择表面，在草图绘制界面，我们用草图绘制出下图所示的图形，并拉伸，如图。
-
9
9在“特征”里单击“圆角”，在出现的设置里面输入参数，如图：
-
10

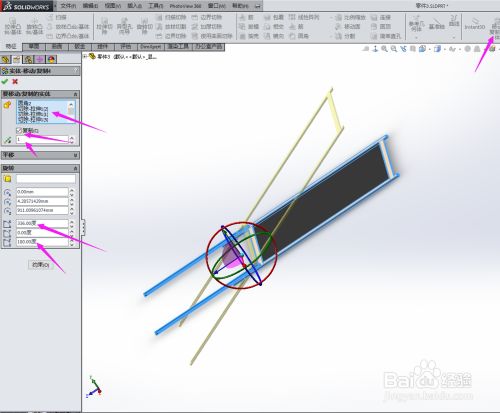

10在“特征”里单击“移动/复制实体”，在出现的设置里面输入参数，如图：
-
11

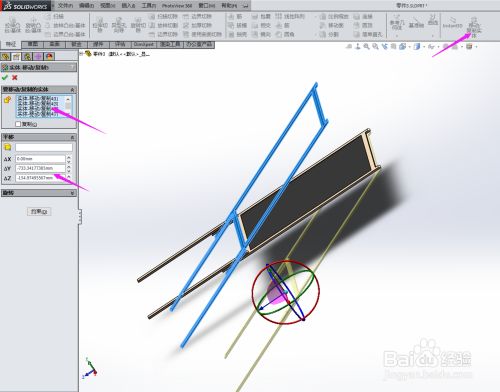

11在“特征”里单击“移动/复制实体”，在出现的设置里面输入参数，如图：
-
12

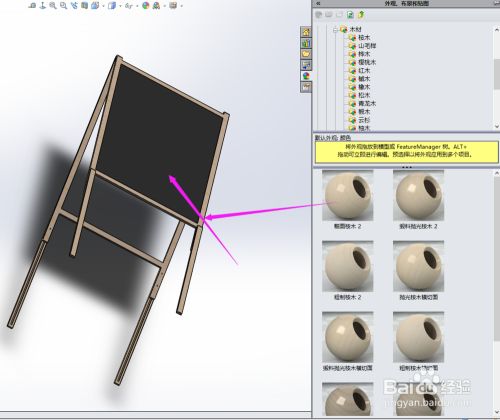

12然后在最右侧的”外观、布景和贴图“里选择如下图所示的外观。
-
13
13一个三维的画架模型就大功告成了，最后可以对图形进行渲染，如图：
