基于SolidWorks的CaTICs网络3D大赛试题-0102

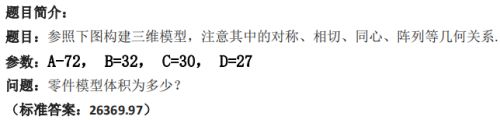

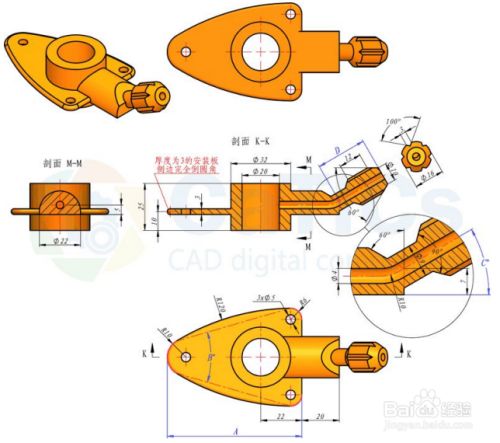

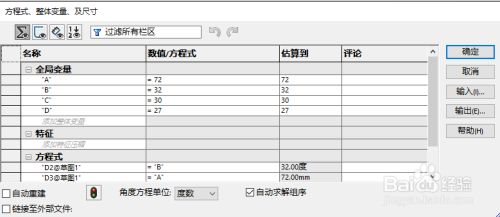

【建模思路】总体上看，此模型较为简单，模型由4部分拼接而成，先绘制主体三角形安装板区域，再绘制中心圆柱，再绘制与中心圆柱相接的半圆柱，再绘制尾部，之后两次拉伸切除和一次扫描切除，添加圆角，模型完成。同样，需要建立参数列表以便引用。

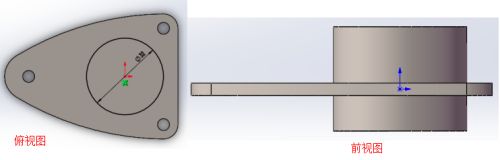

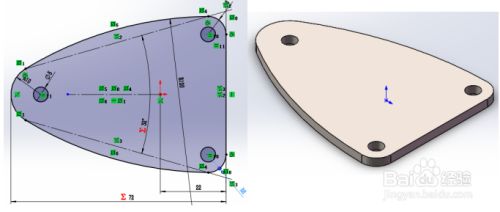

【拉伸】以上视面为基准，先绘制三角形辅助线，然后按照图纸要求，添加圆角和圆弧，注意草图需要完全约束。此时可同时绘制3个小孔，孔的圆心和圆角的圆心重合。拉伸时选择两侧对称，厚度为3。此步骤的草图和完成之后的轴测图如图所示：

【拉伸】以上视面为基准，在坐标原点处绘制一个直径为32的圆，进行拉伸，拉伸时注意方向，我们选择同时向两个方向拉伸，向上15，向下10。此步骤的草图和完成之后的前视图如图所示：

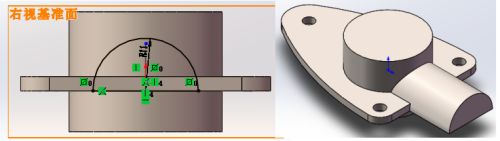

【拉伸】以右视面为基准，画半圆，注意半圆的圆心与固定板的下边缘重合，并且和坐标原点保持竖直，半径为11，草图完全约束；拉伸，长度为22+20。此步骤的草图和完成之后的轴侧图如图所示：

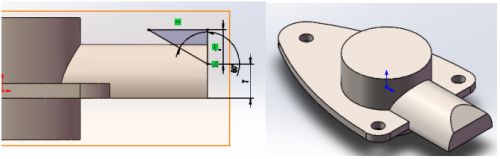

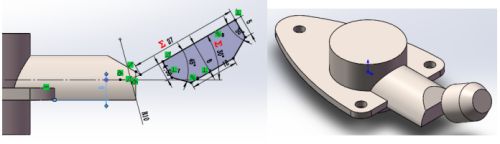

【拉伸切除】以前视面为基准，做一个直角三角形，注意直角三角形的短边和半圆柱的竖直边重合，可以用尺寸进行约束，然后即可拉伸切除，选择[完全贯穿-两者]。此步骤的草图和完成之后的轴侧图如图所示：

【旋转】以前视面为基准，做旋转轴的辅助草图，注意草图要完全约束；然后绘制旋转的截面。旋转完成后，紧接着以靠近主体方向的圆平面为基准面绘制直径为9的圆，进行拉伸，拉伸选项为[成形到下一面]。此步骤的草图和完成之后的轴侧图如图所示：

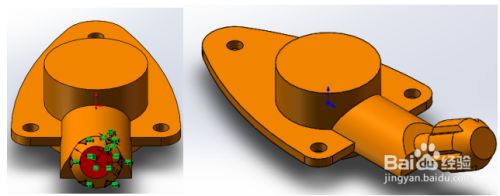

【拉伸切除】以尾部圆柱远离主体结构的圆平面为基准，即下图红色区域，绘制草图，绘制一个三角区域之后，其余的使用圆周阵列，拉伸切除，选项为[成形到下一面]。（紧接着，中心圆柱体的切除操作也可以做。）此步骤的草图和完成之后的轴侧图如图所示：

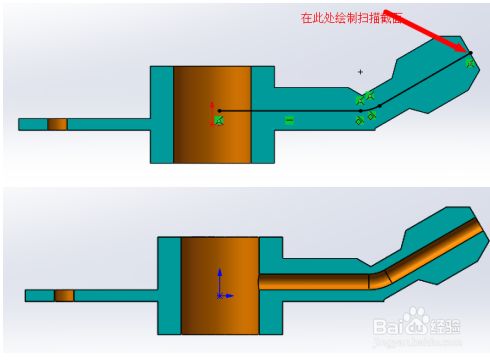

【扫描切除】扫描切除主要是扫描截面和扫描路径，此例扫描截面就是一个直径为4的圆，路径可以将步骤6的路径重新调用，节省时间。此步骤的草图和完成之后的前视图如图所示：

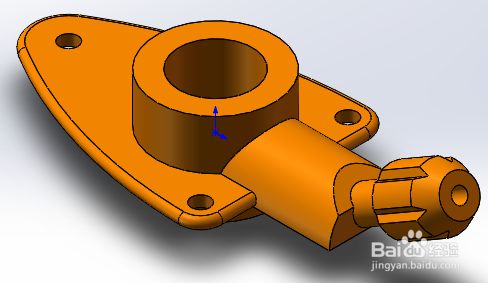

【添加圆角】圆角为完全圆角。
