如何使用布局向导创建布局

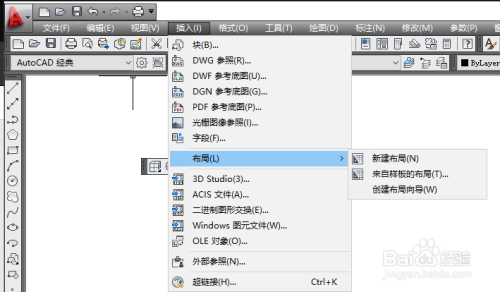

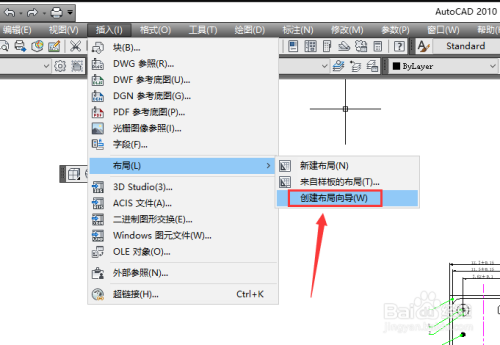

首先打开CAD，选择菜单栏“插入”----“布局”----“创建布局向导”，或者直接在命令行中输入LAYOUTWIZARD，然后界面上会弹出“创建布局-开始”对话框。

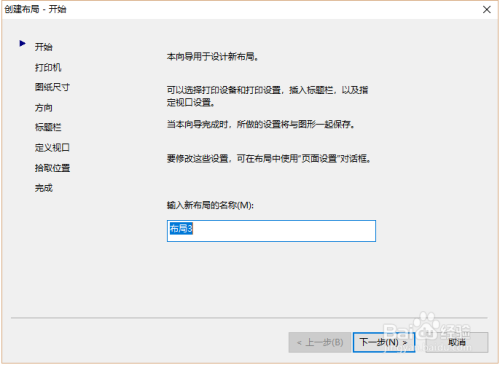

然后进入开始步骤，在输入新布局的名称文本框中输入布局的名称，小编现在缺一个共模电感的布局，故输入“共模电感”

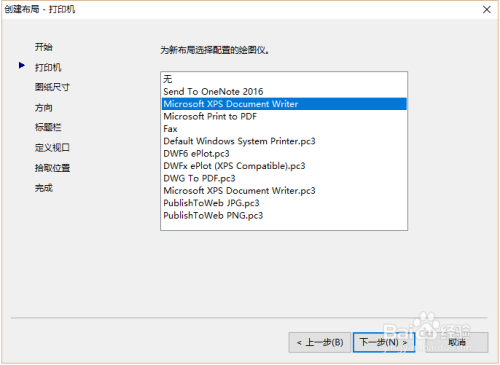

点击下一步按钮，进入“创建布局-打印机”对话框，小伙伴们根据自己实际使用的打印机进行选择即可

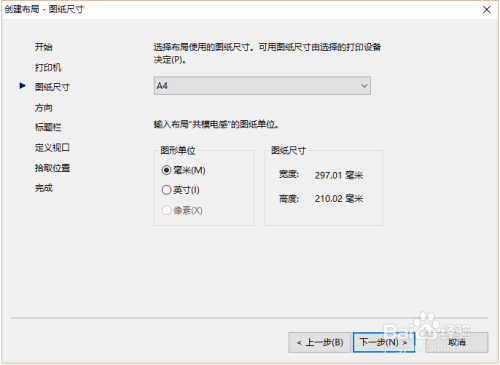

点击下一步按钮，进入“创建布局-图纸尺寸”对话框，因为小编工作中使用的共模电感图都是A4图幅的，这里选择A4

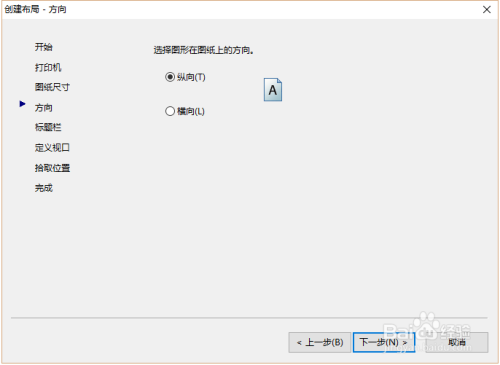

点击下一步按钮，进入“创建布局-方向”对话框，根据小编公司所使用的图框样式，我选择纵向。

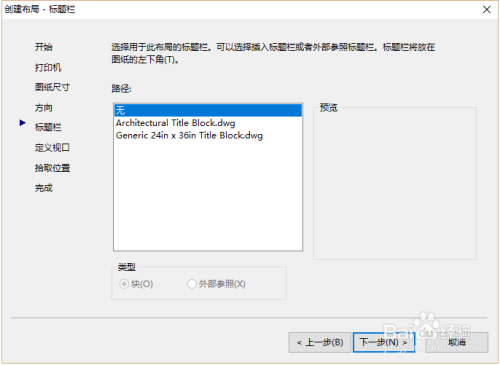

点击下一步按钮，进入“创建布局-标题栏”对话框，这里我选择“无”，在类型选择组里可以选择标题栏是以哪种方式插入到图形中。

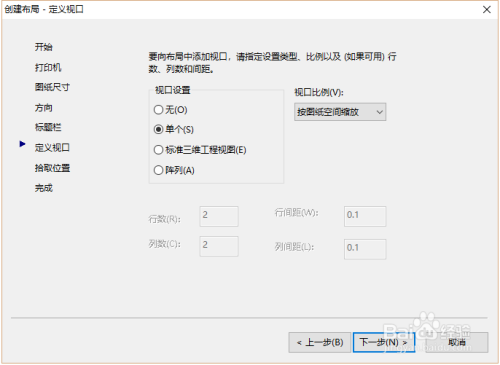

点击下一步按钮，进入“创建布局-定义视口”对话框。该对话框用语选择向布局中添加视口的个数，可选择单个或者多个视口。多个视口有“标准三维工程图”视口和“阵列”视口。这里小编选择单个视口。

点击下一步按钮，进入“创建布局-拾取位置”对话框。该对话框用语在图纸中确定视口的位置，我们需要单机“选择位置”按钮在图纸上指定视口位置，如果直接点击下一步会将视口充满整个图纸，这是我们不想看到的。

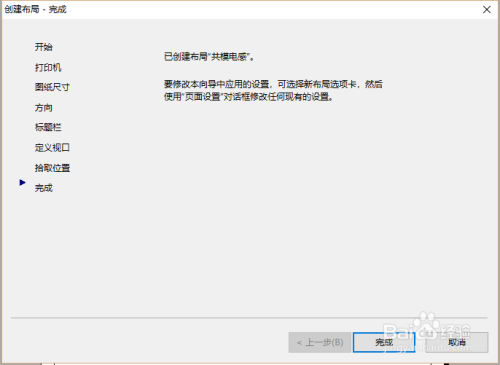

点击下一步按钮，进入“创建布局-完成”对话框，单击完成按钮即可完成布局的创建。

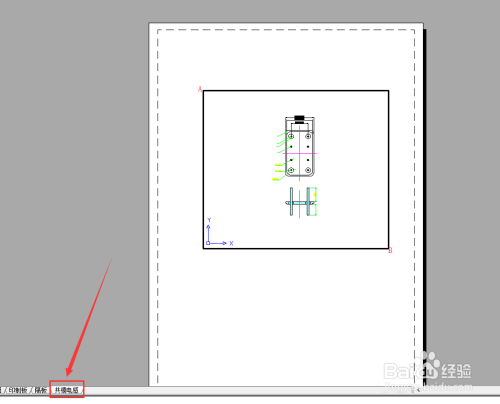

创建好的布局窗口，如下图所示。在“布局”选项卡中显示了布局的名称为“共模电感”，该布局有单个浮动视口，AB两点确定了视口的位置。
