沥青混合料车辙试验机厂家使用说明书

2022年10月24日 14点热度 0人点赞

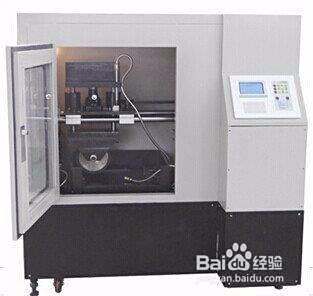

型号:LBTH-28  名称:沥青混合料车辙试验机

结构及特征

   车辙试验仪安装在一个坚固结实的铝质安全框架里。其安全特征使其在门开启的时候也能进行运作。仪器的操作和控制是通过镶嵌在控制盒内的PLC界面和气动气压调节器来完成的。

主要技术指标

1、试样尺寸:300X300X50(100)mm

2、试轮尺寸:¢200X50mm

3、试论压强:0.5±0.05Mpa-1.0±0.05Mpa可调

4、轮碾压速度:42±1次/分

5、加热功率:3KW

6、温度控制:60±0.5℃

7、位移测量范围:0-40mm±0.01mm

8、外形尺寸:1800×800×1500mm

9、环境温度:≤35℃

10、相对湿度:≤85%

11、整机功耗:4KW

12、仪器净重:300kg

13、电源电压:380v 加工作零线

工具/原料

  • 在温度控制上,采用高精度的PID控制技术,使箱内温度严格控制在60℃±0.5℃,完全满足实验要求。
  • 采用高精度位移传感器,精度达到1‰,完全满足试验要求。
  • 试验过程具有自动,手动控制功能,随时间调整小车的位置。
  • 试验机与恒温箱一体化结构,恒温箱体内胆均采用不锈钢。
  • 可随时调整试验轮压强,最高可达1.0Mpa,满足不同试验要求。
  • 可选配电脑操作模式。

方法/步骤

  1. 1

    打开车辙试验仪应用程序,打开“控制显示面板”和“试验曲线”窗口;

  2. 2

    开电控箱电源开关、选择“通讯端口”按键,这是系统操作界面上的通讯指示灯会闪烁,表示通讯已链接。观察温度显示值是否正常。接通动力电源。

  3. 3

    工作标准的设定(必须要确认):在“工作标准设置”的菜单下,设定关于试验的一系列信息如下:

  4. 4

     行标试验或非行标试验选择。

  5. 5

    选择行标试验时;试验温度自动设定为60℃,试验时间自动设定为60min。

  6. 6

    选择非行标试验时;试验操作者应设定试验温度、试验时间及浸水试验或非浸水试验模式。

  7. 7

    在控制显示面板上按下“温控”按键(注:在作浸水试验时必须加注适量的水)。

  8. 8

    自动车辙检测试验开始(注:应在试验温度稳定后):

  9. 9

    打开气动开关,试验胶轮自动升器,取出试验轮支撑架。

  10. 10

    装入试模,调节锁紧器将试模锁紧。

  11. 11

    关闭气动开关,试验胶轮自动落下。

  12. 12

    调节位移传感器的上下位置,位移传感器数值显示应在1mm-4mm的范围内。

  13. 13

    关闭恒温箱门(注:在作浸水试验时必须将恒温箱的门打开)。

  14. 14

    在控制显示面板上单击“试验开始”按键(注:应在试验温度重新稳定后在执行此步骤)。

  15. 15

    试验自动结束后将试验结果另存于指定文件夹内(试验报告可随时打印输出)。

  16. 16

    试验结束后打开气动开关,试验胶轮自动升器,取出试验试模。

  17. 17

    将位移传感器安装位置尽量向上调整(防止下次做较厚试模试验时将位移探测器顶坏)。

  18. 18

    将试验轮支撑架放置在适当的位置,关闭气动开关,试验胶轮自动落下。

  19. 19

    车辙试验仪排湿工作(注:此步骤仅限于浸水试验后):

    1、将恒温水槽之中的水放净。

    2、“工作标准”设定为行标试验。

    3、将恒温箱门打开,启动“温控”开关。

    4、待恒温箱内湿气排净后关闭“温控”开关。

  20. 20

    关断电控箱的电源。退出系统应用程序,关闭计算机和打印机电源,断开动力电源。

    END

注意事项

  • 试验完成后及时清理箱体
经验内容仅供参考,如果您需解决具体问题(尤其法律、医学等领域),建议您详细咨询相关领域专业人士。
