Proe三维训练三百二十二六角端圆弧
方法/步骤
-
1
如下图示，
打开Proe软件，新建一缺省的实体零件
-
2

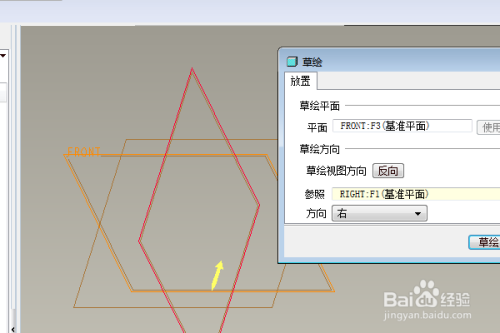

如下图所示，
执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境，
-
3

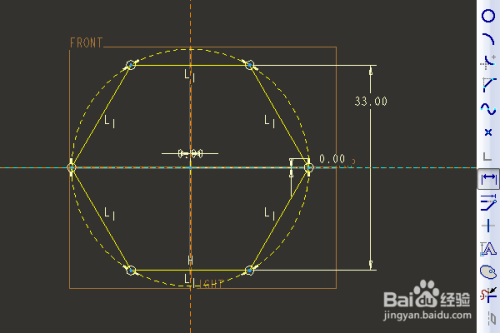

点击草绘器调色板，双击六边形，
在草绘区域点击一下，
激活标注命令，标注圆心点距离轴都是0，对边33，
点击√，完成并退出草绘。
-
4
回到拉伸预览界面，
双击修改拉伸高度为20，
回车，完成并结束本次拉伸操作。
-
5
如下图所示，
执行【拉伸——放置——定义——top面——草绘】，直接进入草绘环境，
-
6
激活投影命令，投影出边线，
激活圆弧命令，画一个圆弧，
激活删除段命令删除多余的线段，
双击修改尺寸：圆心距离横轴10，半径20，
点击√，完成并退出草绘。
-
7
设置双向拉伸高度为50，
点击去除材料，
回车，完成并结束本次拉伸操作。
-
8
隐藏所有的基准，

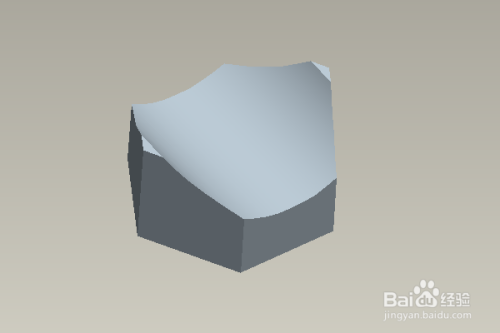

至此，
这个简单零件就创建完成，
本次训练结束。
