MG3加装倒车雷达，详细教程
方法/步骤
-
1

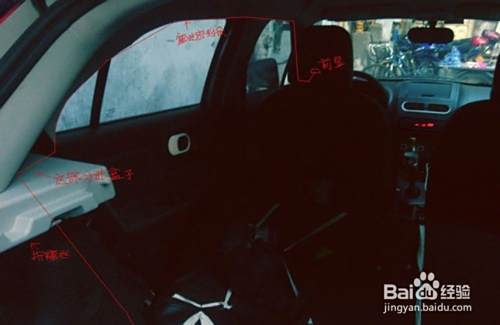

1、布线思路如图，沿驾驶侧密封条布线。本来想过从密封条走的，但线够，最重要是密封条怕踩出问题。最后所有线汇集到后备箱右搁板盒子面。主机就固定在那面。
-
2

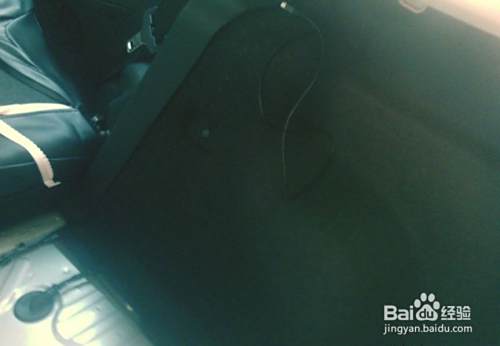

把前显固定好位置，然后再开始布线。
-
3

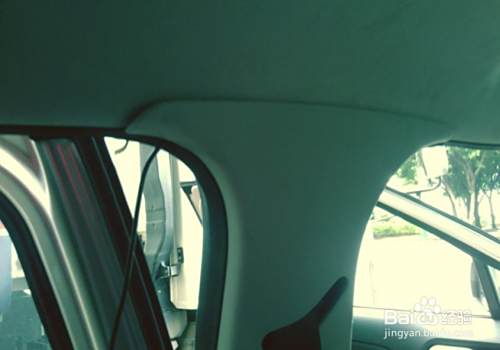

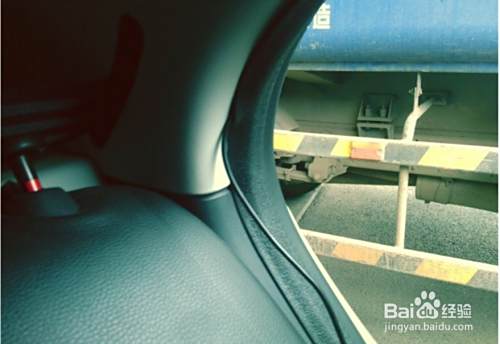

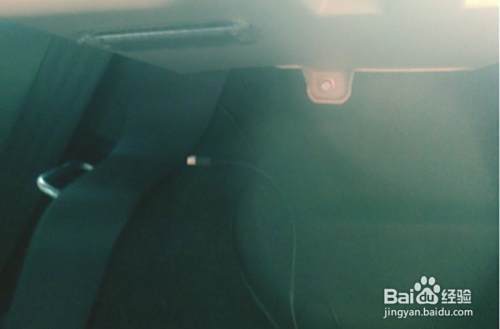

这里的线可以全部塞进内饰里，然后从后备箱搁板盒里出来
-
4

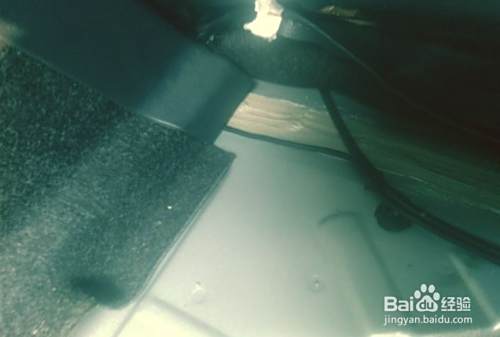

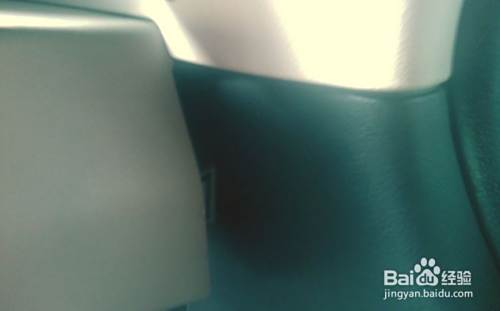

从盒子出来后沿内饰板走线，线塞进内饰板里。从内饰板出来，与后备箱里原车根线汇合。
-
5

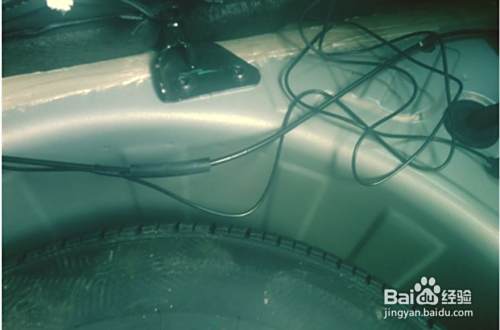

跟内饰板走线到后备箱右搁板里，就是带后备箱灯那个，倒车雷达主机，我准备固定在这个面，所以，前显和四个后探头的线都会在这里汇集。
-
6
下面穿倒车雷达电源线，先折后灯箱，只有两颗螺丝。左边两颗螺丝，右边两个卡口。
-
7

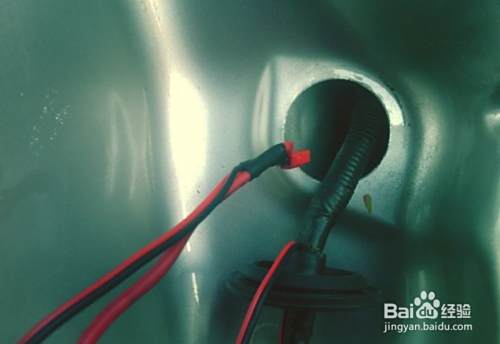

掰防水圈，红黑两根线就是倒车雷达电源线。我用图细银线串过来。然后用根粗软点电线辅助穿线进内部。图红色粗电线就是辅助线。
-
8

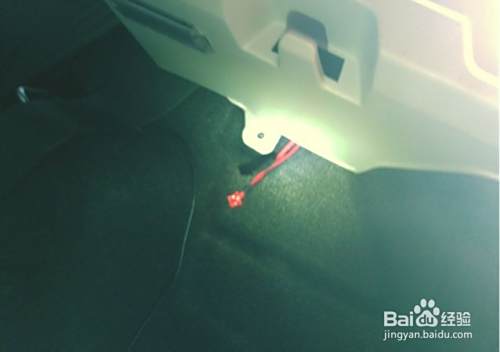

从内部后备箱搁板盒子可以看见穿进来线，温柔点，掰开点盒子，用手即可拉出来。盒子面两颗螺丝松掉。之后就穿线成功了。
-
9

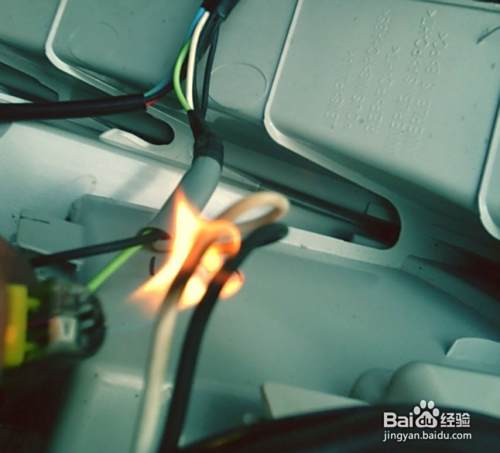

雷达电源线接倒车灯正负极。雷达电源线红色为正，黑色为负；倒车灯是后灯罩最面那个，小只有右后灯罩里有倒车灯，所以布线是往右后灯罩汇集，倒车灯找到，白色为正，黑色为负。小原厂线是防火胶。
END
