电动压接钳使用手册

RIDGID电动压接钳操作步骤

1根据连接器制造商的说明，准备好待压接连接器。

2根据规格选择合适的压接模具和设备。确保所有设备都已经过检查请根据说明进行装配。

3拆下压接头，按下锁扣开关以打开压接头。插入匹配的模具。模具应紧固并与压接头匹配和对齐。切勿强行将模具装^压接头中。如果在匹配方面有问题，则不要继续使用。在安装好模具前请勿进行操作。

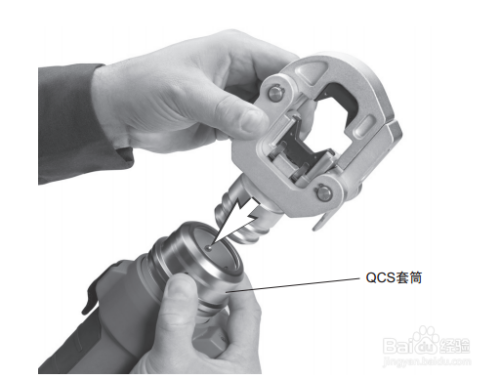

4、拆下工具电池。按下QCS套筒拆下/插入合适的压接头。松开套筒，固定压接头。在启动工具之前，确认压接头已完全插入工具（如果压接头未锁定在QCS中，则按下泄压按钮确保工具柱塞完全收回）。

5为工具装入电池，过程中应确保双手干燥。

6如有必要，则按下锁扣开关打开压接头，燕后将需要压接的连接器放入，再闭合压接头。确保锁扣完全闭合-在锁扣打开或部分打开的情况下切勿操作工具。

7按照连接器制造商的说明确定所有压接位置。一些电缆因尺寸因素，可能需要多次压接。

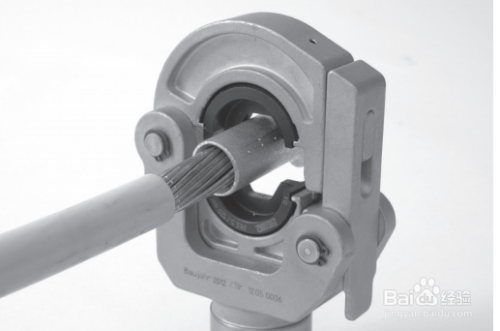

将连接器放在压接头中间，并成直角，保持模具静止。如果放置不当可能导致压接不正确或损坏设备。

如果只进行一次压接，则将模具对准连接器上的线。

如果是多次压接，则确保线之间有足够的空间进行均匀的压接。

8、双手远离压接头和其它移动部件，然后按照说明对RE60电动工具进行操作。一次压接循环完毕后，柱塞自动收回，工具会停止。如果柱塞未收回，则压接不完整，必须重复一次。

9如果柱塞未完全收回，刑按下泄压开关。如需要，拆下压接头并重复多次压接的步骤。

10、从压接头上斥下压接好的连接器

11、根据接头供应商的说明、一般惯例以及适用的法规对连接进行检查和测试。
