UG10.0练习三维建模一千零二十四之抽壳
方法/步骤
-
1
如下图所示，
打开UG10.0软件，新建一空白的模型文件，
另存为：
UG10.0练习三维建模一千零二十四之抽壳
-
2
执行【拉伸——XY平面】，直接进入草图。
-
3
激活轮廓命令，画一个空心的L形轮廓，
添加几何约束，四条短线相等，两条长线相等，
双击修改尺寸：长度100，
点击完成，退出草图。
-
4
回到拉伸对话框 ，
设置限制：0开始，50结束，
点击确定。
-
5
点击工具栏中的抽壳命令，
设置厚度为5，点击上平面，
点击确定。
-
6
点击工具栏中的边倒圆命令，
设置半径为R2，
ctrl+a，选中实体所有的边线，
点击确定，
-
7

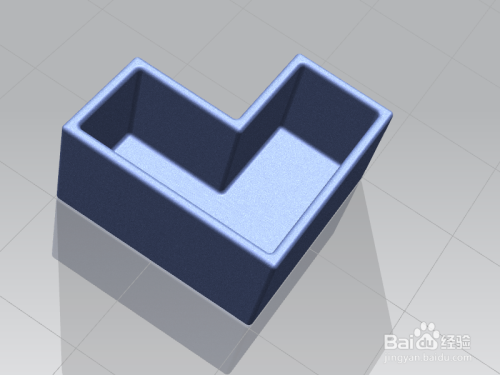

隐藏基准坐标系，显示设置为着色，
调出“真实着色编辑器”，给实体指定蓝灰色纹理效果，
至此，
这个三维实体就建模完成，本次练习结束。
