相信很多朋友们也遇到过这种类似的问题，那么对于怎么在cad图中提取坐标参数?下面就把解决这种问题的方法给大家分享一下，希望可以帮助到大家。
方法/步骤
-
1
打开图纸，然后单击工具 - 数据提取。
-
2

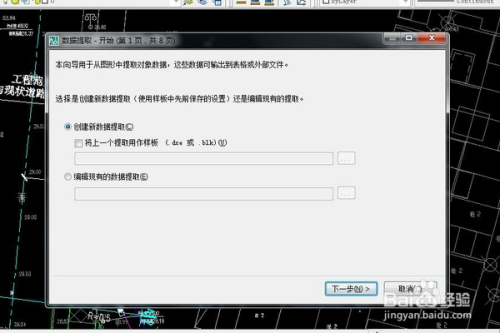

选择“创建新数据提取”，单击“下一步”，然后为文件命名，例如“1111”，确定。
-
3

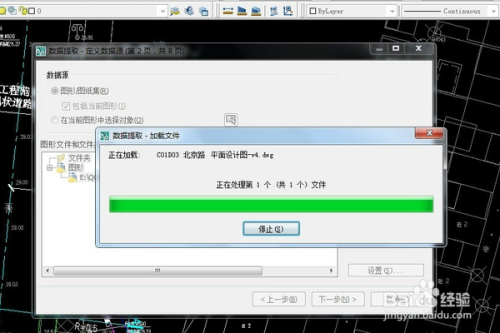

选择“绘图/绘图集”，然后单击“下一步”。
-
4
选择要提取的对象。全选 - 转到复选框中的复选框，然后退出所有选择并单击以选择所需的数据。点击下一步。
-
5

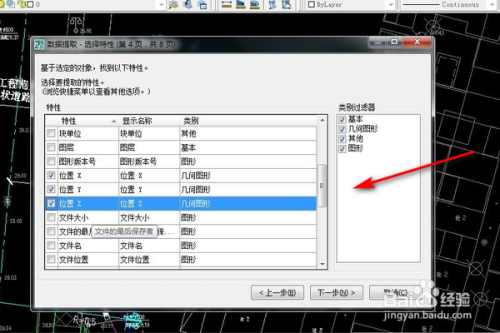

选择所需的类，例如点的X，Y和Z坐标。点击下一步。
-
6

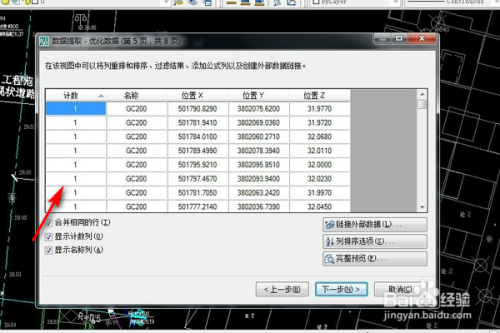

预览当前输出是否正确。如果正确，请单击“下一步”。
-
7
输出。选择保存的位置，文件名，文件类型。例如，xls类型的excel。
-
8
结果如下：从图中可以看出，此时共导出2356个点，内容包含点的X，Y和Z坐标。
END
