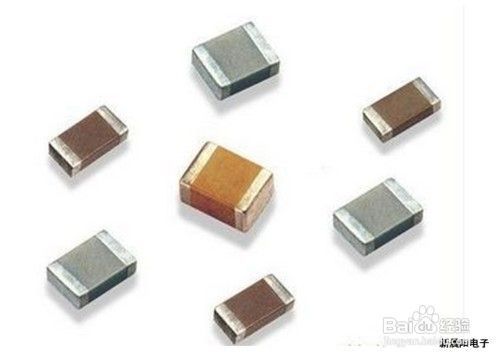

贴片电阻和水泥电阻的特点及应用

陶瓷绝缘功率型线绕电阻，常被人称作水泥电阻。水泥电阻就是耐火水泥封装的电阻器， 属于功率较大的电阻，允许较大电流的通过。

水泥电阻器，就是用水泥（其实不是水泥而是耐火泥，这是俗称）灌封的电阻器，即将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀材料保护固定，并把线绕电阻体放入方形瓷器框内，用特殊无燃性耐热水泥充填密封而成。

因此，从它的外形结合功率及型号可以很容易判别出来。水泥电阻器有普通水泥电阻器和水泥线绕电阻器两类。水泥电阻器是线绕电阻器的一种，它属于功率较大的电阻，能够允许较大电流的通过。它的作用和一般电阻一样，只是可以用在电流大的场合，比如和电动机串联，限制电阿动机的启动电流，阻值一般不大。水泥电阻器具有体积小、耐震、耐湿、耐热及良好散热、低价格等特性，广泛应用于电源适配器、音响设备、音响分频器、仪器、仪表、电视机、汽车等设备中。

水泥电阻采用电子陶瓷外壳，散热好，具有优良的绝缘性能，其绝缘电阻可达100MR,同时具有优良的阻燃，防爆性。有较好稳定性和过负载能力。电阻丝同焊脚引线之间，采用压接方式。在负载短路的情况下，可迅速在压接处熔断，对电路有保护功能。

　水泥电阻具有多种外形和安装方式，可以直接安装在印制线路板上，也可以利用金属支架独立安装焊接。

　　电阻在电路中工作时所承受的功率不得超过电阻器的额定功率，为保证电路正常工作而不被损坏，在选用电阻器时，须适当留有余地。通常，所用电阻的额定功率应大于实际承受功率的两倍以上，这样才能保证电阻在电路中长期工作时的可靠性。

在选用水泥电阻时，如在常温下工作，功率大小可用下式来决定：UXI=P;如在特殊环境下工作，电阻功率小应根据图所示曲线来和选择。倘若电阻功率较大或散热条件较差，宜选用引脚长的水泥电阻；也可利用金属支架把水泥电阻固定在合适的位置上，另用导线把水泥电阻连接到电路中。

　电源电路里的水泥电阻一般有四种作用：

　　1、电源限流的作用，通常连接在主电压+300V和功率开关管E极和C极处，作用是开机不会电源冲毁损坏其元件。

　　2、电源起动电阻，功率管和起动电路跨接+300V之间的电阻，其电压落差和电流较大，所以也用功率较大的水泥电阻。

　　3、功率开关管B、C、E极间尖峰脉冲吸收回路也是用大功率水泥电阻，它也是保护其功率开关管的。

　　4、电流保护电路，一般是接在功率开关管E极与地之间的，工作正常时其电阻可以忽略，因其电阻的阻值很小也没有什么电流，只有在电路本身与负载短路时，才能功率开关管E极电流加大，从而其电阻两端产生保护电压，去起动相关的电路。

水泥电阻缺点在于体积大，使用时发热量高，不容易散发，精密度往往不能满足使用要求，稳定性等。对要求大功率，小体积电阻，或精密度高，散热快的时候，水泥电阻可以使用功率电阻进行替换精度度高，稳定性强，散热快。
