数字时钟是常见的毕业设计题目。我们做毕业设计时，一般使用数码管来显示数字。小时、分钟和秒钟各两位数字，所以需要用到6位的数码管。
如果平时不动手，要做这个毕业设计，很多人都会觉得挺难的。收集到的代码，其风格也是五花八门，第一感觉是貌似能看懂，但就是不知道怎么设计出来的。
其实如果有正确的设计思路和方法，其实现起来是非常简单的。下面我们就核心的数字模块为例，讲解如何使用至简设计法来实现。
数字模块的功能，是产生6个信号，分别表示时十位、时个位、分十位、分个位、秒十位和秒个位的值。例如上述信号值依次为2、1、4、3、5、9时，则表示时间为21点43分59秒。
方法/步骤
-
1
仔细观察6个信号，每个单独来看，其数字都是递增的，增加到一定数后就清零。以秒个位为例，开始时值为0，然后是1、2、3依次增加，直到变成9后，然后变成0，再次循环。其他信号都是相同的规律。这些依次递增的信号，就是计数器。
-
2
我们认识到这些信号是计数器，那就好办了，明·德·扬最擅长就是计数器的设计。计数器设计只需要考虑两点，什么时候加1和要数多少个，明确这两个问题后，剩下的就是套用明·德·扬计数器模板了。
-
3

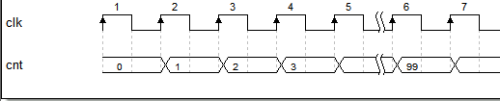

以秒个位这个计数器为例，这个计数器加1的条件是什么呢？到了1秒就加1。那我们怎么知道1秒钟时间到了呢？FPGA是通过数时钟周期数来确定时间的。例如下图，假设时钟频率是50MHz，即时钟周期是20ns，cnt是每个时钟加1，则当cnt==99时，就说明数了100个时钟周期，也就是时间是100*20=2000ns了。
-
4
同样的道理，1秒钟时间，我们就是数1s/20ns = 50_000_000个时钟周期。我们也认识到这个cnt也是计数器，其加1条件是“1”，要数50_000_000个数。我们套用明·德·扬计数器模块，即有下面代码。
-
5
代码中，always语句除了名字后，完全套用模板，不用更改。加1条件体现在第13行，要数多少个体现在第14行。
确定了cnt后，那么秒个位的加1条件就非常明确了，就是cnt数到50_000_000个，也就是end_cnt有效的时候。所以秒个位的加1条件是end_cnt。
秒个位要数多少个数字呢？由0到9，因此有10个。
综上所述，我们得到秒个位的代码如下表：
-
6
用类似于秒个位的思考方法，我们可以得到秒十位、分个位、分十位、时个位和时十位的代码，完整的代码就出来了
