cad应用制图，熟练地掌握操作技巧很重要，下来我介绍如何使用cad绘制三维镜子。
方法/步骤
-
1

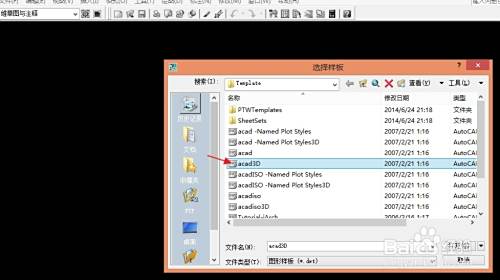

打开cad并新建空白3d模型如下图所示。进入三维立体绘图界面。
使用视口工具主视绘图界面。
-
2

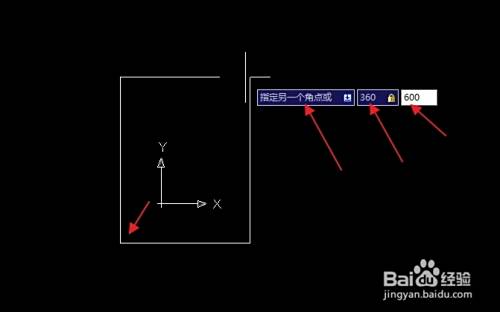

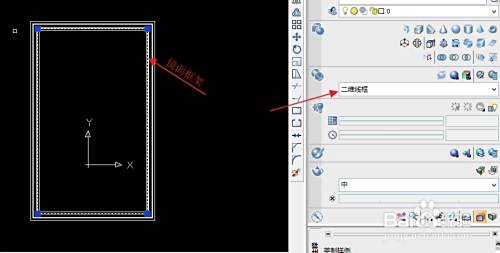

在二维绘图界面下绘制镜面基本框架形状，用矩形工具绘制，点击界面并输入参数，得到600x360的矩形框。
-
3
然后转换视图到右视图，我们绘制镜框界面外形。使用直线工具和偏移工具。

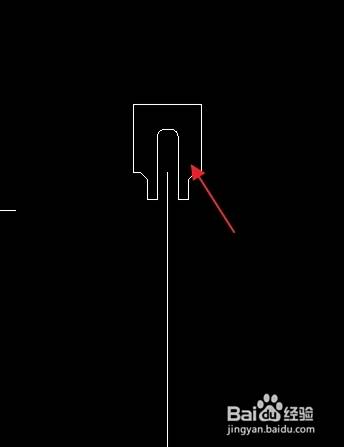

首先绘制中心线，然后向两边偏移10mm，然后根据镜框绘制其他结构尺寸，并进行倒角修饰。
-
4

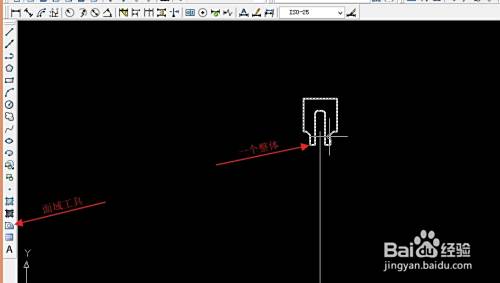

下来使用工具面域工具或reg快捷命令制作面域，使刚创建的截面为一个整体面域。
-
5

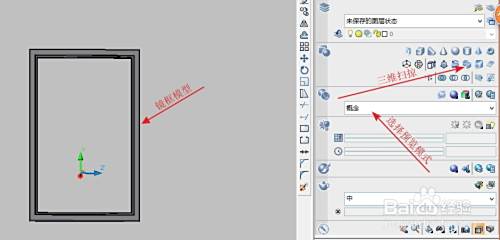

三维成型。
进入三维工具栏，使用扫掠工具，先选取刚刚创建的面域，右击鼠标。
在选择开始创建的矩形路径（路径必须是一个整体），我们会看到镜框已经成形了。
-
6
接下来绘制镜面。
输入ucs，新建三维坐标，方便平面图绘制。
在进入二维绘图界面绘制镜面。如图所示。然后拉伸平面尺寸。
最后使用材质工具分别为镜框和镜面赋予材质。参数设置可以根据需要调整。这里因为电脑显示问题不做说明。

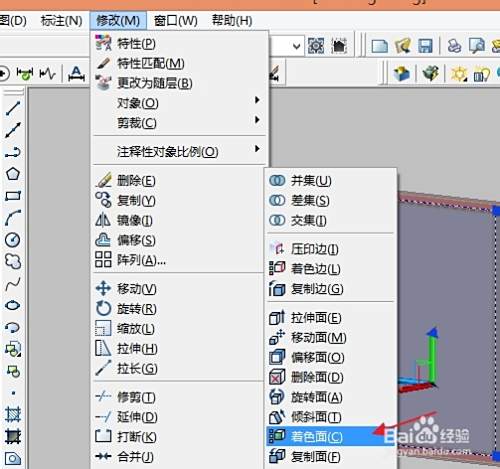

在使用着色面工具对镜面着色。
由于显卡问题，渲染不太好，大家可根据自己情况进行渲染。最终如下图。
