可以根据Creo 4.0软件，为道路指示牌构件/智慧灯杆/监控杆/通信杆塔的受力计算-结构力学仿真模型(风荷载045kpa)计算出受力，变形，位移参数变化-设计参考，并优化，提供模型依据。
方法/步骤
-
1

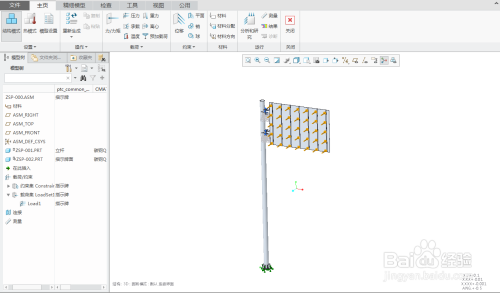

将建好的模型打开，点开Simulate按钮
-
2
底座约束固定，点击位移按钮
-
3
将底座刚性固定。
-
4

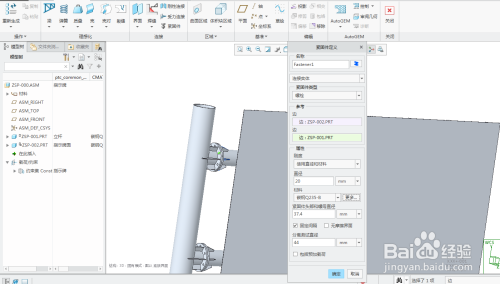

为连接添加紧固件，添加虚拟螺栓。
-
5
可行根据实际需要修改螺栓的规格，材质等
-
6
添加好的螺栓，如图所示
-
7
为接触点，设置接触界面
-
8
点选两个部件之间的连接面
-
9
模拟风载，增加风载压力，此处按0.45kpa直接加载计算，因实际风载按规范计算相对繁琐，此处暂不展开，有兴趣的可以研究
-
10
检查整体状态，试运行仿真
-
11
点击分析与研究，新建仿真。
-
12
点击分析与运行的小绿旗。
-
13
等待运行结果。。。
-
14
从模板中，调出运行结果，查询需要的受力/变形/位移参数即可。
END
