在工业场合总会遇到多台PLC分布于工厂的各处，这时传统挖沟布线的方式就显得过于劳民伤财。所以这里介绍一种由西安达泰自主研发的一种无线通讯方式，来实现8台三菱PLC之间的N:N协议通讯。采用全数字无线加密方式，并且无运行费用。
方法/步骤
-
1
三菱PLC的N：N链接通信协议用于最多8台FX系列PLC的辅助继电器和数据寄存器之间的数据的自动交换，
其中一台为主站，其余的为从站。N:N网络中的每一台PLC都在其辅助继电器区和数据寄存器区分配有一块用于共享的数据区。
数据在确定的刷新范围内自动在PLC之间进行传送，刷新范围内的设备可由所有的站监视。
但数据写入和ON/OFF操作只在本站内有效。因此，对于某一台PLC的用户程序来说，
在使用其他站自动传来的数据时，就如同读写自己内部的数据区一样方便。

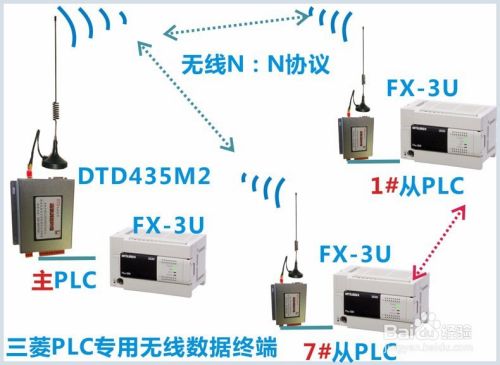

测试环境如下图
-
2
PLC程序说明：
将主站与从站分别与三菱PLC专用无线数据终端DTD435M2连接后，对FX3U进行简单配置就可实现无线通信。
这里简单给出一个PLC程序用来监控N:N通信的状态位和运行位，并将主站刷新区域的数据在从站上输出。
注意：FX3U系列PLC编程软件：需要GX Developer 8.23Z 以上版本。
N:N网络通讯是主从通讯模式，所以程序也分为主站和从站两部分。
-
3
主站程序：
N:N通信是自动进行数据交换的，所以只需要配置好通讯参数，就可以正常通讯了。
梯形图示意图如下
-
4
从站程序：
从站只需要先配置从站站号（2号），我们经常使用通讯执行标志来执行通讯处理结果。
按照以上步骤正确配置通讯参数，并确保无线模块的正常连接，这样就可以正常工作了，
一般DTD435M2模块出厂就是N:N协议，所以不需要做任何设置。
梯形图示意图如下
