在CAD中，图层功能非常关键，能节省后期的很多编辑时间，方便查看，设置了图层的图纸才不会显得杂乱无章，现小编整理出来常用图层的设置，跟着学学吧！
方法/步骤
-
1

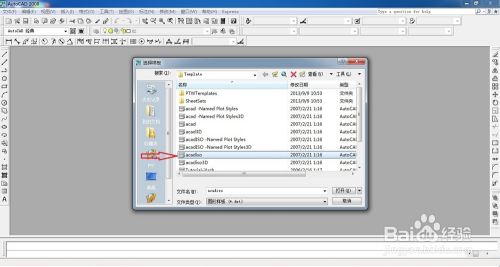

新建一张空白的dwg文档，先设置图层，再绘制图形。
-
2

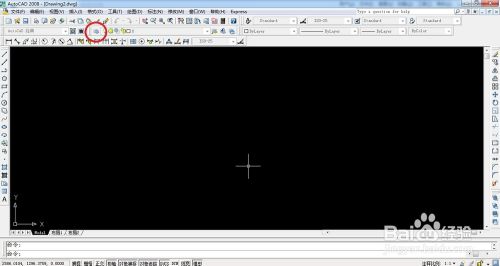

单击“图层特性管理器”按钮，弹出对话框。
-
3

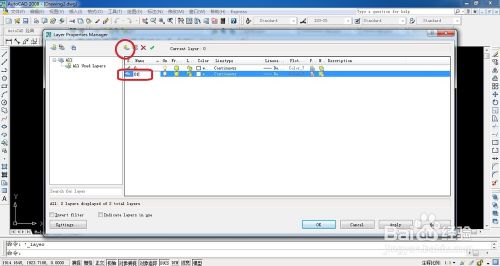

0图层一般为默认图层，不去改动它。单击“新建”按钮，图层名称输入“01”。
-
4

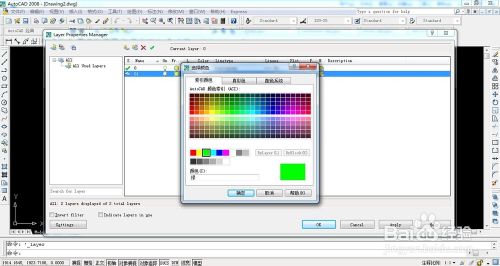

单击颜色选项，弹出颜色对话框，选择绿色，单击确定。
-
5

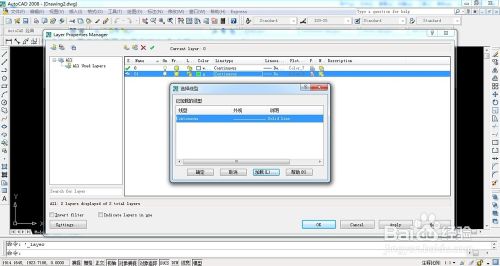

单击线型选项，弹出线型对话框，选择实线，单击确定。
-
6
单击线宽选项，弹出线宽对话框，选择0.30毫米，单击确定，完成01图层的设置。01图层一般为图形外轮廓线，所以设置为绿色粗实线。
-
7

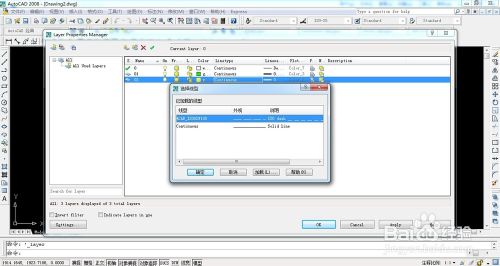

同样的步骤新建02图层，颜色为黄色，线型为虚线，线宽为0。02图层一般用于图形虚线绘制，设置为黄色细实线。
-
8

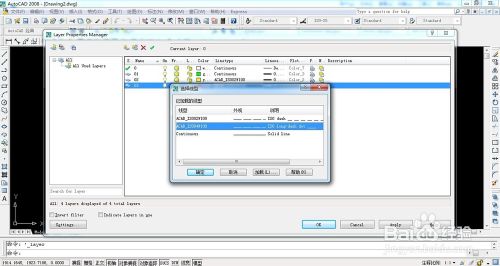

新建04图层，04图层一般为图形中心线，设置为红色细中心线。
-
9

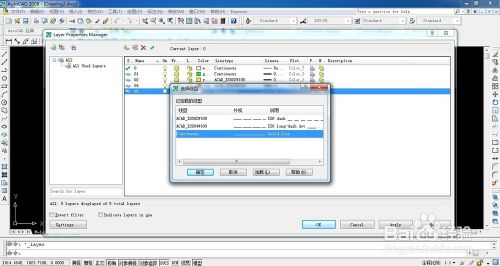

新建05图层,05图层一般为图形标注线，设置为白色细实线。这样就完成常用图层的设置，就可以进行图形的绘制了。
END
