proe实体零件设计中，创建平行混合特征也是一个常用的方法，首先画两个以上平行截面的草绘，每个截面草绘几何段数对应，起点位置对形状的影响也要注意，定义好截面之间的距离之后，端点连线多个截面创建为混合特征。本经验分享如何使用平行混合特征创建薄板切料。
方法/步骤
-
1

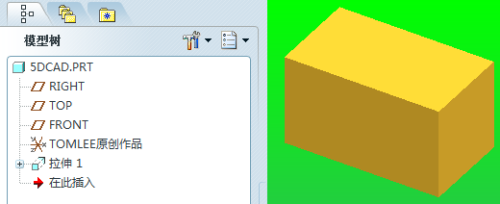

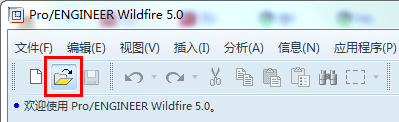

启动proe软件，在proe软件界面点击打开文件图标，打开一个现有proe实体零件。
-
2
在proe软件界面的“插入”菜单，启动混合特征创建。

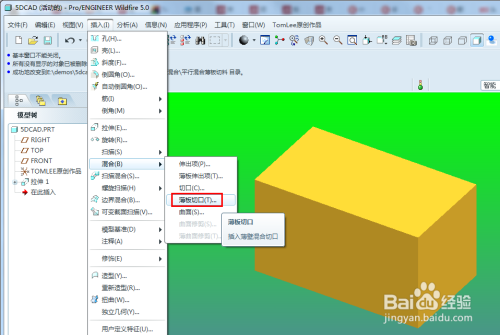

指令位置：插入——混合——薄板切口...（就是含一个厚度定义的切除材料）。
-
3

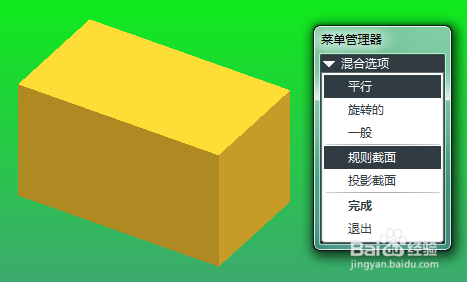

在弹出的菜单中，接受默认的：平行、规则截面和草绘截面，点击完成。
-
4
接下来会弹出对话框和菜单，接受默认“直”，点击完成。
-
5

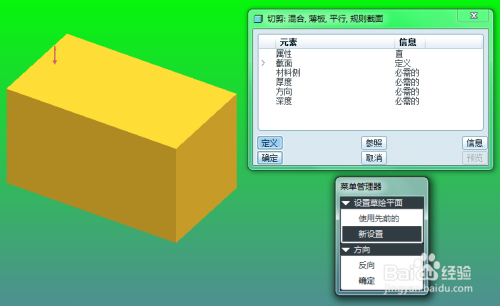

选择长方体上表面来作为草绘平面，接受默认的箭头方向，点击确定，接下来的菜单中点击“缺省”进入草绘。
-
6

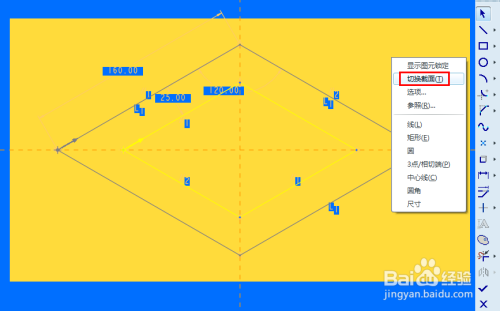

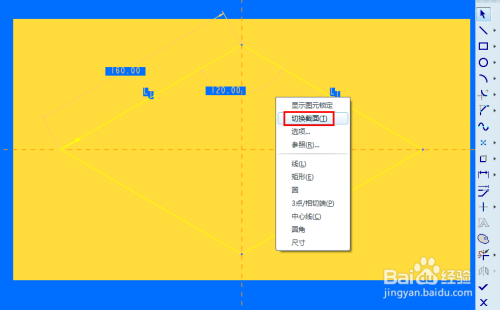

完成第一个草绘截面后，鼠标移动到空白位置，按住右键弹出快捷菜单，选择“切换截面”选项。
-
7
再次绘制第二个草绘截面，这时候第一次的草绘截面会变成灰色不可用，注意黄色的箭头，这就是起点位置，不同截面间对应才会连线光顺不扭曲。
-
8
鼠标移动到空白位置，按住右键弹出快捷菜单，选择“切换截面”选项，继续第三个草绘截面的创建。第三个草绘截面中，前两个草绘截面就会变为灰色不可用，完成第三个草绘后，本例我们就不继续切换截面再创建更多的草绘截面了。
-
9

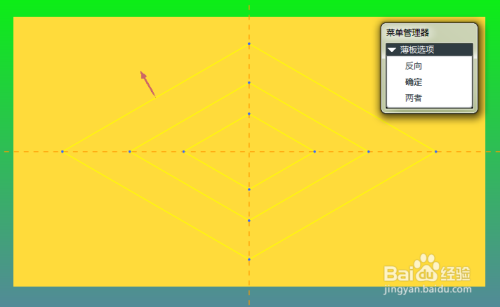

完成草绘后，接下来会比实体切料多一个薄板加厚方向的确定，如图红色箭头显示，可以通过菜单反向，本例我们接受向外加厚，点击确定。
-
10

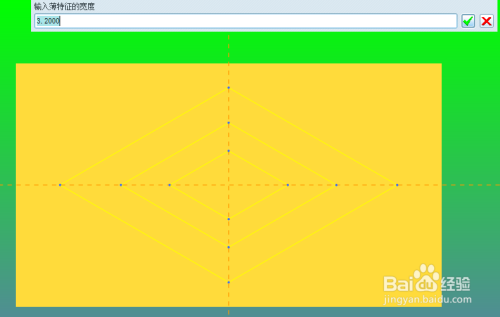

接下来会弹出厚度输入栏，输入厚度数字，回车确认。
-
11

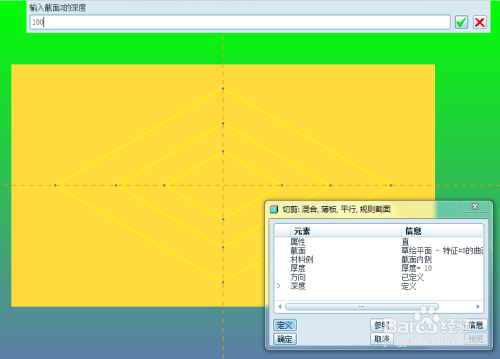

接下来定义深度，在弹出的输入栏，输入截面1和截面2之间的距离，继续输入截面2和截面3之间的距离，回车确认。
-
12

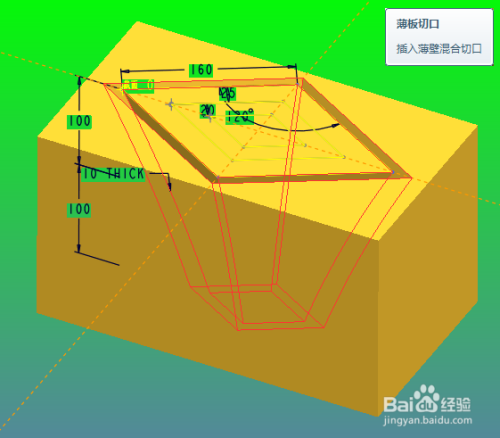

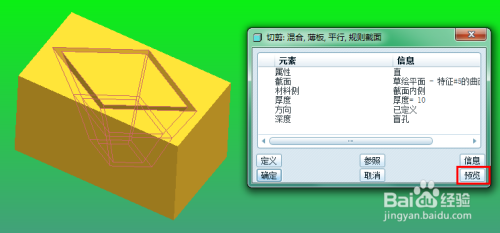

在对话框点击预览按钮，就可以看到三个草绘截面的平行混合效果。
-
13

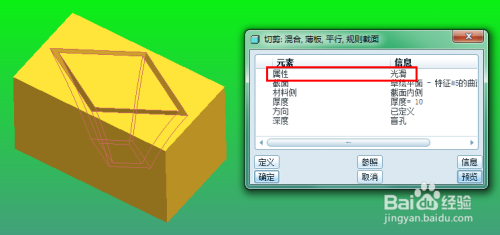

在对话框中双击属性，可以修改属性“直”为“光滑”。这样端点之间的连线就不再是直线，而是光滑的样条线连接。
