选中长孔所在的两个圆心点，进行倒角，得到二个圆形，用切刀工具，在两圆形的上下切点处添加连接结构线，去掉多余结构线，将两圆和切线构成的内面片删除，即可。
方法/步骤
-
1
选中长孔所在的两个圆心点

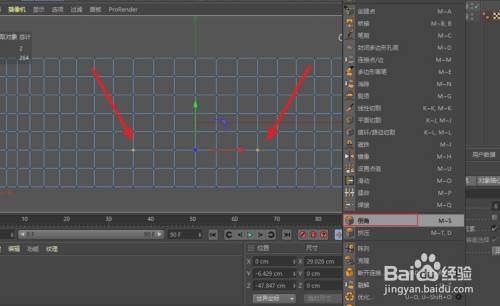

点模式中，选中要开长孔所在的两个圆心点，如图所示。
-
2
对两点进行倒角

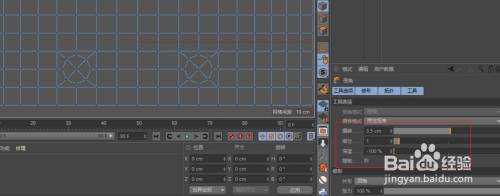

选用倒角命令，对选中的二点进行倒角；倒角细分数为1，深度为-100%。
-
3
添加连接线，去掉面片

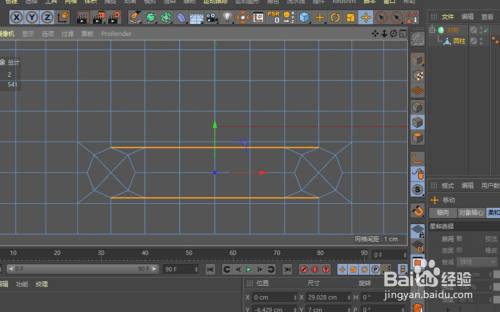

用切刀工具，在两圆形的上下切点处添加连接结构线，去掉多余结构线，将两圆和切线构成的内面片删除，即可。
END
