ANSYS Workbench DM建模教程

2022年3月14日 22点热度 0人点赞

ANSYS仿真协同环境是产品研发流程中仿真环境,一个具有自主知识产权的、集成多学科异构CAE技术的仿真系统。其中Workbench DM建模对越来越多的研究人员是一项必备的专业技能。

工具/原料

  • ANSYS workbench

方法/步骤

  1. 1

    开始>>程序>>打开Workbench14.0

  2. 2

    打开过程界面如下

  3. 3

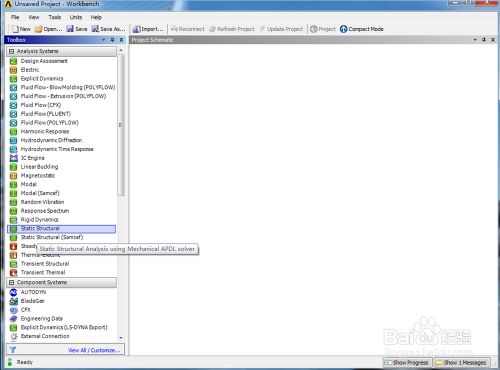

    双击Static Structural

  4. 4

    右键Geometry>>打开New Geometry

  5. 5

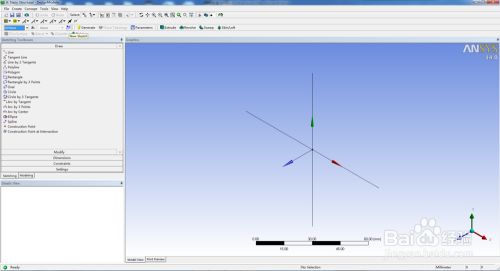

    在DM界面左侧树结构中选择XYPlane选项>>点击New Sketch

  6. 6

    单击Look At Face>Plane>Sketch使草图正对屏幕>>点击Sketching>>Draw>>Line,拖动鼠标任意画出一个矩形

  7. 7

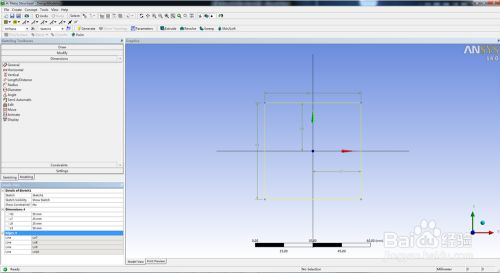

    点击Sketching>>Dimensions>>General,标注尺寸

  8. 8

    左下角Details View修改想要的尺寸参数

  9. 9

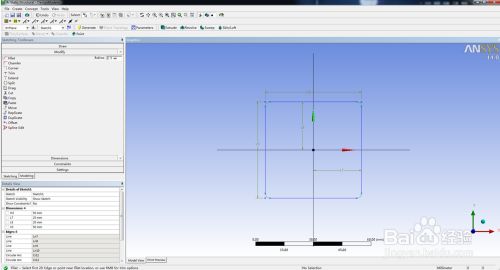

    点击Sketching>>Modify>>Fillet(Radius设置自己需要的),选择矩形顶点即可倒圆角

  10. 10

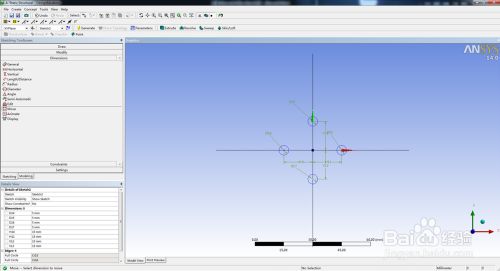

    单击Modeling返回建模界面>>选择Sketch1对象并单击右键>>选择Hide Sketch。利用同样的方法,绘制四个圆

  11. 11

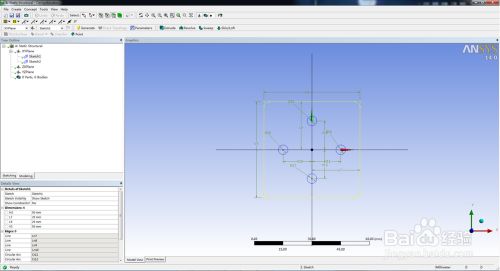

    绘制完成后,单击Modeling回到建模环境>>选择Sketch1、Sketch2并右键单击>>选择Show Sketch,效果如下

  12. 12

    底板:单击工具栏中Extrude>>单击Detail View>>选择Sketch1对应的草图>>Apply,设置Depth为10mm>>单击Generate

  13. 13

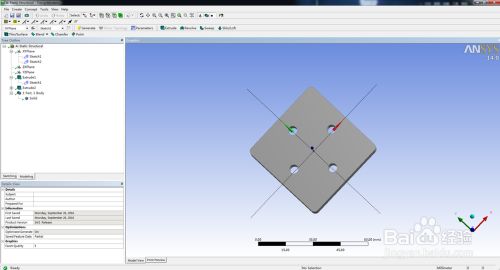

    打孔:单击工具栏中Extrude>>单击Detail View>>选择Sketch1对应的草图>>Apply,设置Operation为 Cut Material,Depth为10mm>>单击Generate

  14. 14

    参数化:选择Extrude1,在Detail View中单击Depth前方框>>点击OK;同理选择Extrude2,在Detail View中单击Depth前方框>>点击OK

  15. 15

    单击Parameters,弹出Parameter Editor窗口

  16. 16

    更改Design Parameters中参数,可实现参数化设计。此时通孔就成了沉孔!

  17. 17

    保存项目:直接关闭DM界面,Workbench界面可直接看到刚才的项目Parameters。点击菜单栏Save或者Save as就可以了

    END
