SRS-SR570电流放大器使用简介与注意事项

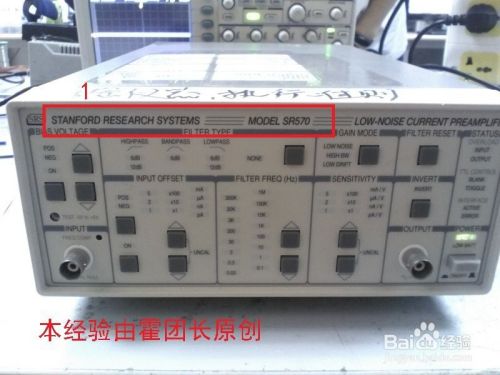

首先，找到一台SRS—SR570电流放大器（红框1），保证可以正常使用。

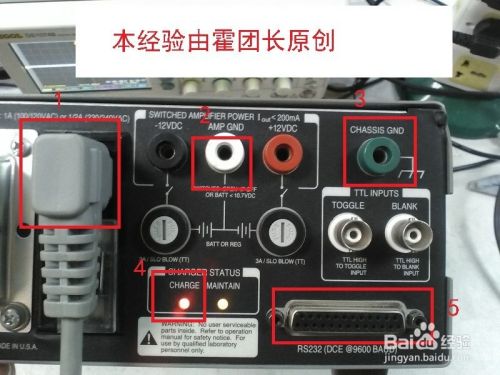

插上220V电源（红框1），此时CHARGE（红框4）亮起，因为没电了；

注1：AMP GND（红框2）与CHASSIS GND（红框3）绝对不能相连。

注2：RS232接口（红框5）可以远程控制。

将BNC的一端接入SR570的 Input端口（红框1），表示输入待放大的电流信号。

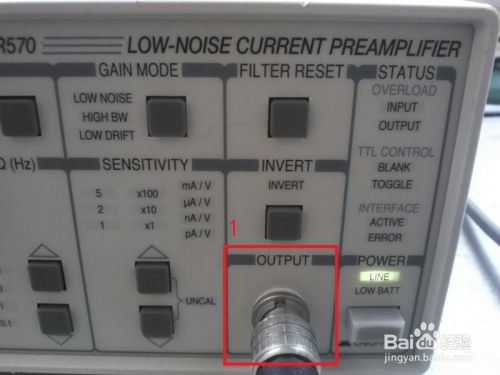

将BNC线的一端连接SR570的output端口（红框1），表示输出放大后的电压信号。

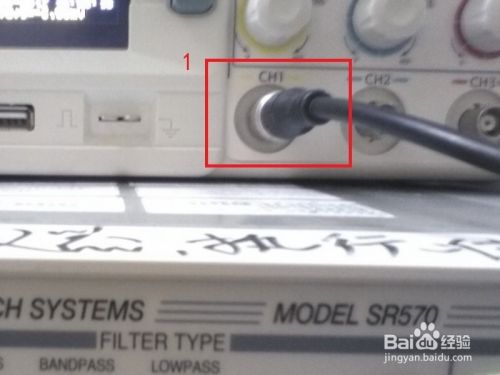

将BNC输出线的另一端连接示波器的某一通道（红框1）；

按下 ON/OFF按钮（红框1），此时面板的只是灯会亮起（红框2）；

注：使用时，建议切断220VAC线，用仪器自带的电池供电。

Input端口附近的 FREEQ COMP（红框1）用于相位补偿调节。

而电源插口（红框2）用于提供偏执电压，可以通过ON按钮（红框3）打开偏执电源。

注：偏执电源属于另购产品，并不是自带的。

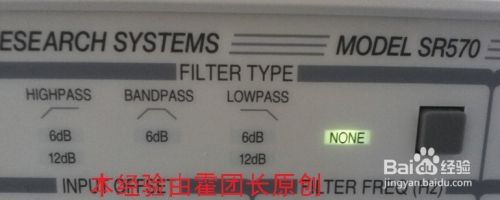

按压 FILter TYPE下面的按钮（红框2），可以选择各种有源滤波器，也可以选择不加滤波器：NONE（红框1）；

如果选择滤波器模式，可以通过上下按钮（红框4），

对频率进行选择（红框3）；

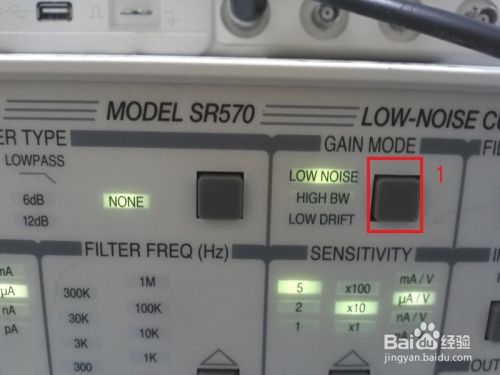

按压：GAIN MODE 下方的按键（红框1），可以选择：

低噪，高带宽以及低漂移三种模式。

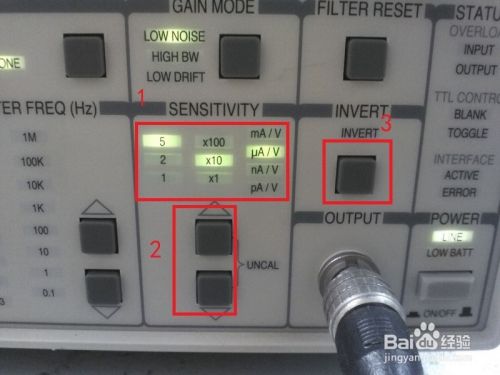

具体的放大倍数（红框1），可以通过上下两个按钮（红框2）进行选择，

而右侧的：INVERT（红框3）则进行相位的翻转。

如果OVERLOAD亮起超过1S，要立即关闭电源，停止工作，检查原因。
