本文讲解Creo 7.0中扫描周期变化形状的详细方法。
方法/步骤
-
1
打开待扫描周期变化形状的零件模型，我们将利用模型的圆曲线作轨迹扫描出周期变化的零件模型。
-
2
首先创建一个代表周期形状的图形。从【模型】选项卡中点击并展开【基准】溢出菜单并选择【图形】，弹出的输入框内输入【section】作为图形名称。
-
3
进入图形的草绘环境后，草绘出如下图形，完成草绘退出
-
4
在【模型】选项卡中点击【扫描】，打开扫描操控面板，点击并按下【允许截面变化】选项按钮。
-
5
点击并展开【参考】选项页并选择图示圆曲线作为原点轨迹，然后在【截平面控制】下拉列表中选择【垂直于投影】并选择【Top】基准平面作为参考。
-
6

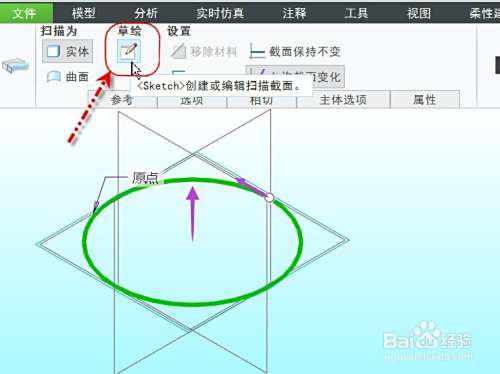

点击【草绘】按钮进入草绘环境，草绘出如下形状的图形并标注相应的尺寸，如图所示。
-
7
从【工具】选项卡中点击【d=关系】打开关系对话框，在编辑框内输入如图所示的关系，点击【确定】
-
8

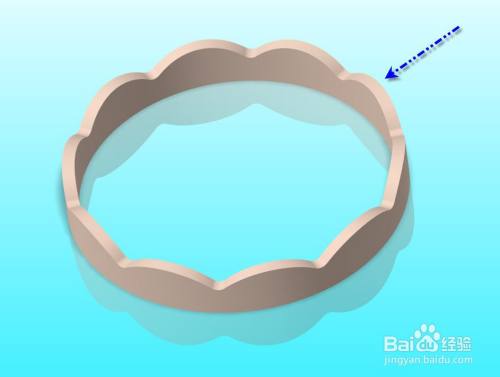

完成草绘退出返回操控面板，图形区便会生成周期变化的扫描临时几何，点击【确定】关闭操控面板完成扫描特征，得到周期变化的零件模型如下图所示。
END
