Pro/E中的筋特征主要起加固作用，包括轮廓筋和轨迹筋两种，本文介绍轨迹筋的绘制方法与技巧。
方法/步骤
-
1
准备工作
筋要在现有实体曲面上进行，例如先采用拉伸法形成如下U形实体，尺寸自定。
-
2
单击工具栏的“筋”-“轨迹筋”按钮，如下图；或者点击菜单栏的“插入”-“筋”-“轨迹筋”。
-
3

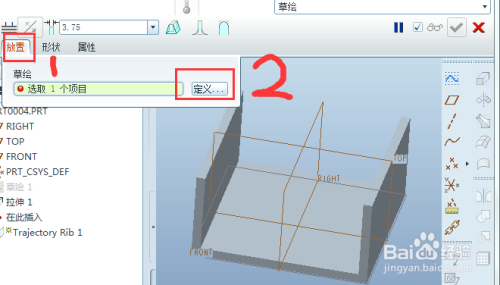

系统打开如下所示的“筋”控制面板，点击“参照”（step1），然后点击“草绘”后面的“定义”（step2）。
-
4
系统弹出如下图左半部分的“草绘”对话框，此时点击工具栏的“基准面”按钮（step1），弹出如下图右半部分的“基准平面”对话框，“参照”处选取U形实体的底面（step2），偏移距离输入60（step3），点击“确定”（step4），形成一个临时基准面，然后点击“草绘”（step5）。
-
5
此时进入草绘环境，创建如下的一条直线，点击√退出草绘界面。
-
6
此时回到“筋”的控制面板，将默认厚度改为8，调整筋的方向，预览效果如下。下图中三个红色圆框可对筋进行修饰如添加拔模、底边倒圆角和顶端倒圆角等，可单独使用，也可联合使用。
-
7
对筋不做任何修饰的效果如下。
-
8
对筋添加拔模、底边倒圆角和顶端倒圆角的过程如下，效果如简介所示。
END
