Creo合并是用于将两个面组合并成一个面组的曲面功能。本文详细讲解Creo 7.0中的合并功能。
方法/步骤1：相交方式的曲面合并方法
-
1

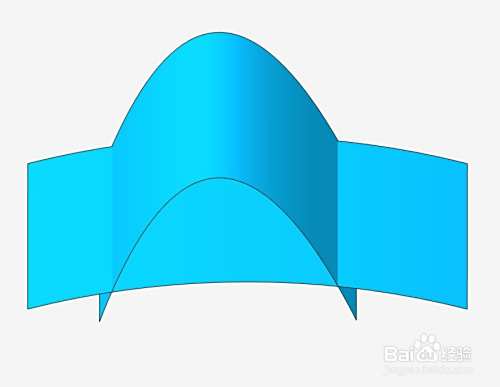

打开曲面模型，首先要进行的图示倒U形面和弧面的合并，理解基本的曲面合并方式。
-
2

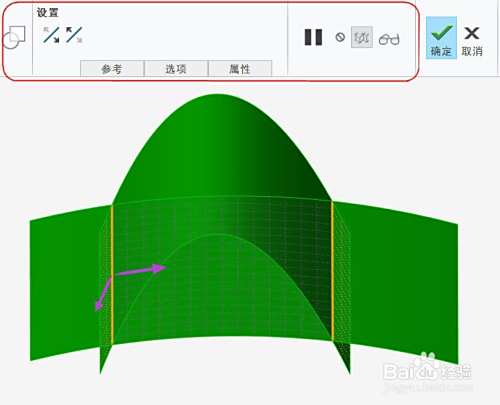

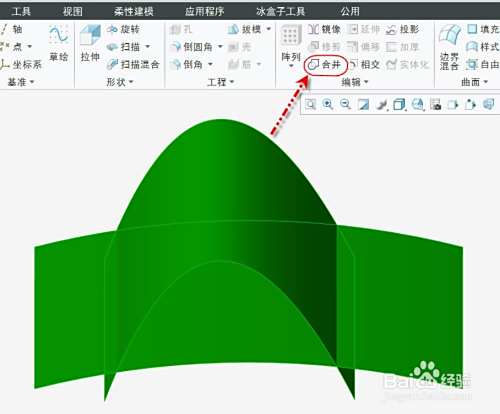

要激活【合并】功能，首先需要先选择要进行合并的两个面组。如图，先选择U形面，按住CTRL键选择弧面，然后在【模型】选项卡中点击已经激活的【合并】，打开【合并】操控面板，图形区两个曲面相交处会显示合并的箭头
-
3

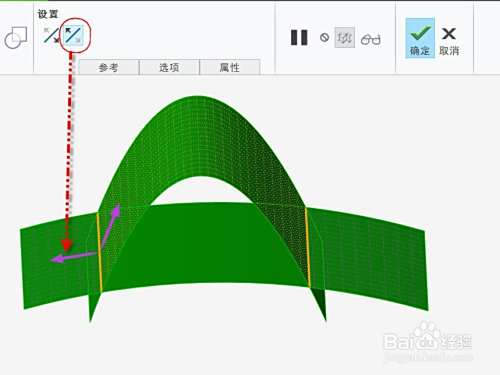

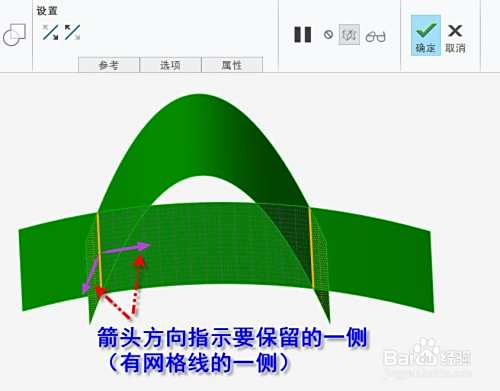

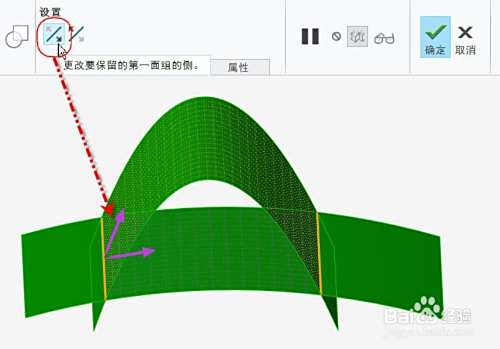

箭头表示曲面合并后将要保留的一侧，同时曲面表面会显示网格线。点击操控面板上的两个【反向】按钮可以分别对两个曲面的保留方向进行切换。
-
4

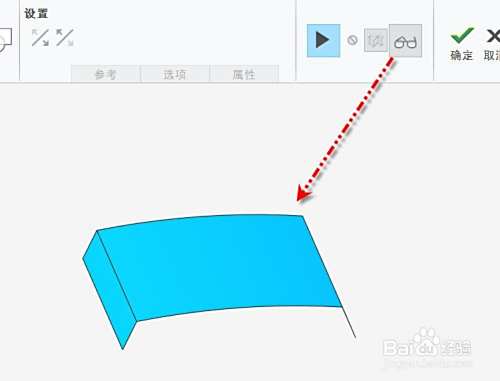

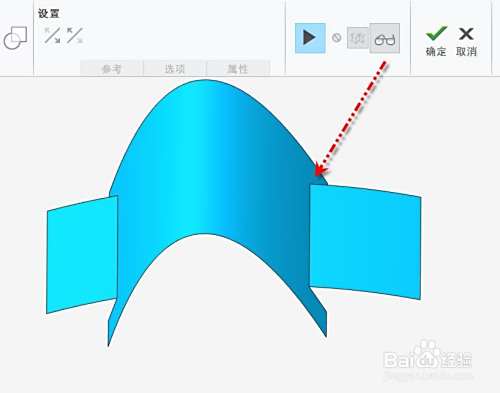

切换到下图所示状态，然后点击【预览】按钮便可看到曲面合并后的效果。
-
5

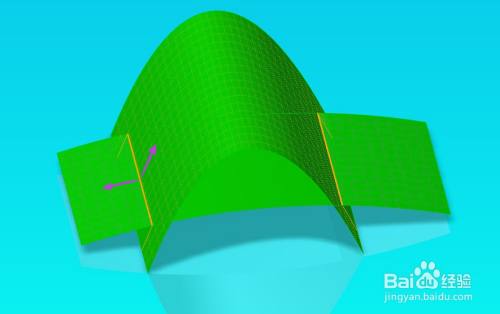

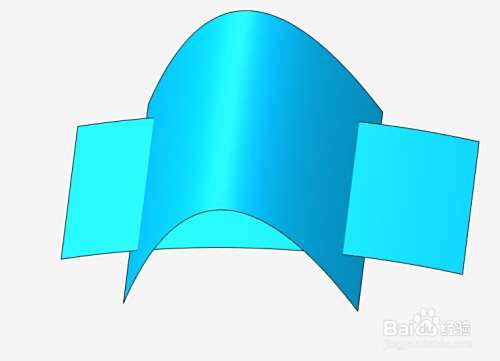

上面是两个曲面等宽的状况下合并的结果，下面再来看下两个曲面不等宽情况下的合并结果。把弧面宽度改成40，得到如下图所示两个不等宽曲面
-
6

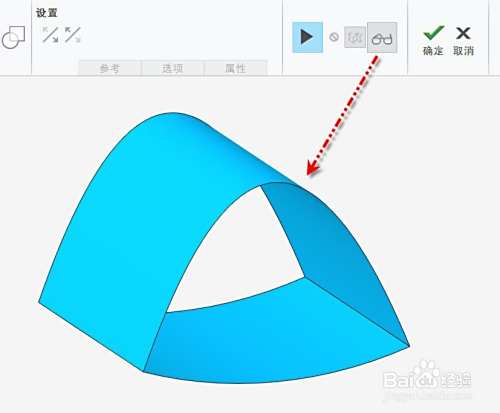

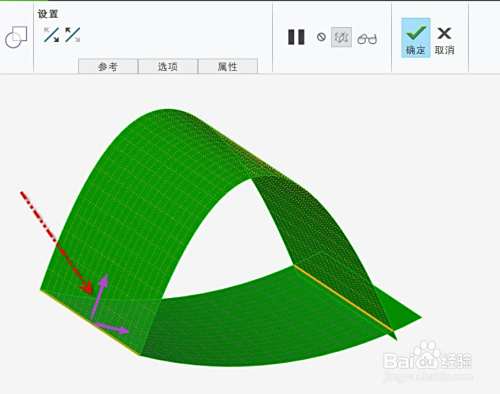

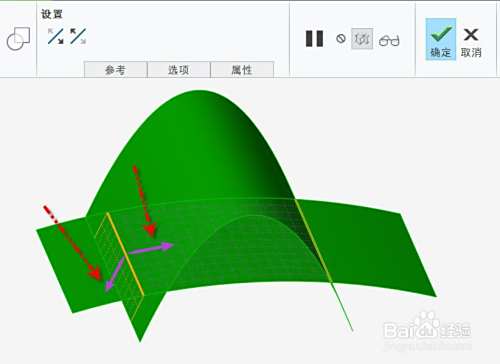

选择两个曲面进行合并，如下图所示保留方向设置，点击【预览】得到的结果如下。
-
7

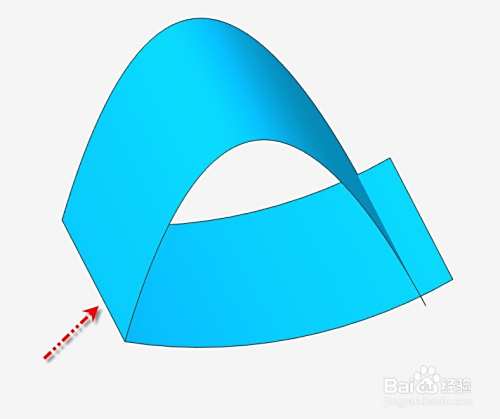

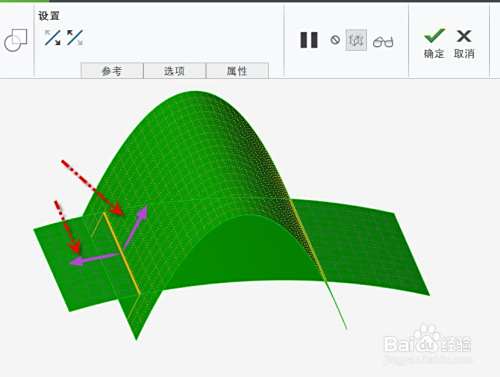

切换两个曲面的保留方向，预览后得到如图所示。
END
方法/步骤2：联接方式的曲面合并
-
1
曲面的合并默认是以相交方式进行合并的。如果要合并的两个曲面之间有公共边，那么除了可以使用相交方式外，还可以使用联接方式进行合并，如下图两个曲面。
-
2

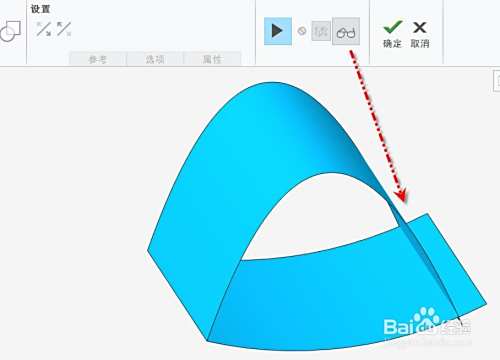

选择两个曲面进行合并，默认情况下是使用相交方式的，得到的合并结果如图。除了公共边界进行合并外，相交边界处也进行了合并
-
3

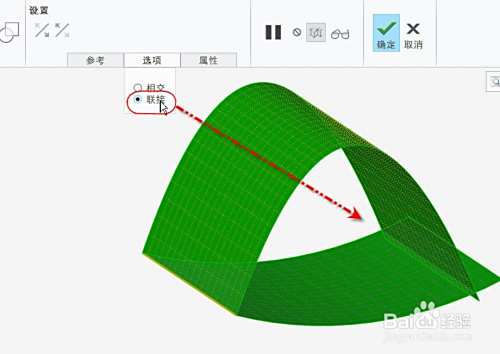

点击并展开【选项】选项页，选择【联接】选项，得到的结果则是下图所示，可以看到相交的部分合并不再做处理
END
