本人经常业余做无线桥接,无线维护之工作,有时候需要在一些户外的地方做信号强度测试,或者中继连接测试.
但是,户外哪里能随时来个220V电源呢?移动电源就有!
无错,现在就是改改路由器的电源部分,让移动电源随时为路由器供电.
了解供电
-
1

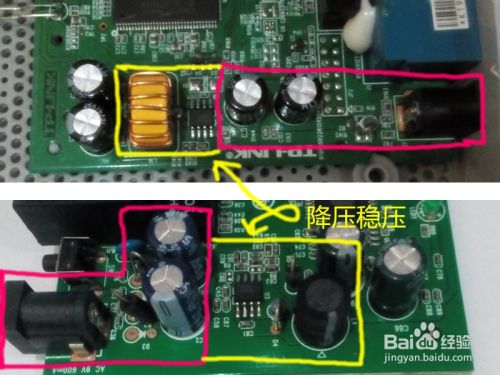

每个路由器都内置一个降压稳压模块
主要由输入整流,降压稳压,输出滤波三大部分组成
默认输入9~10V,定值输出3.3V,如果是双组输出就是1.8V+3.3V
-
2
改装的大体思路
就是利用一块可调降压电路板,把输入电压3.3~40V
定值稳压到3.3V输出,所以USB,移动电源供电完全没有问题.
END
DIY过程
-
1

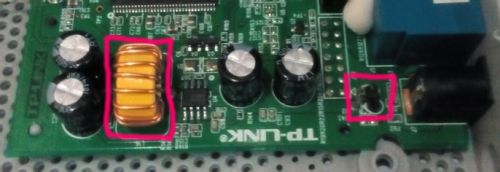

内置模块断路
稳压电路起点是一个二极管,终点是一个电感线圈
用电铬铁把两个元件拆下
-
2

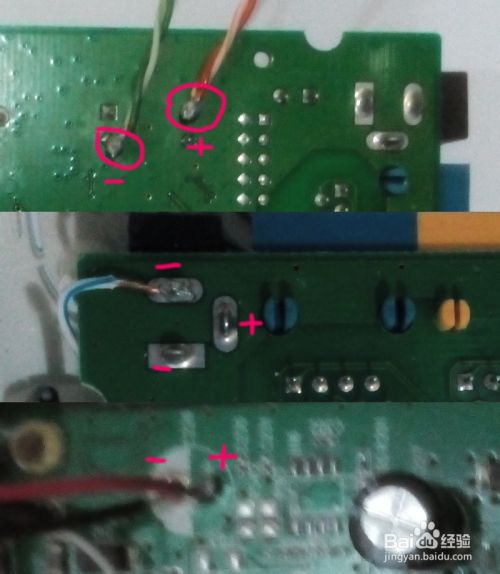

供电引线
电感后面的双电容,就是稳压输出点
内置电路断路后,双电容便成为了电源的输入点
从双电容的正负极引线出来,至于正负极的判断,可以看电容的标示
有白条的部分带有横线,代表负极,没有标示的则为正极,焊接引出两根电线.
-
3
调压

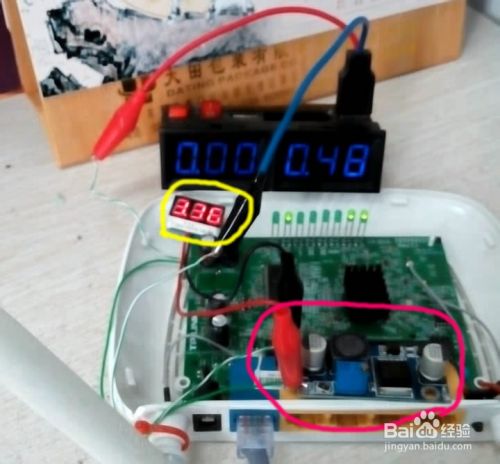

然后把买回来的降压模块接上电源
空载调整输出电压在3.3~3.4V
再接上刚才焊接的引线,看能不能启动路由器
-
4

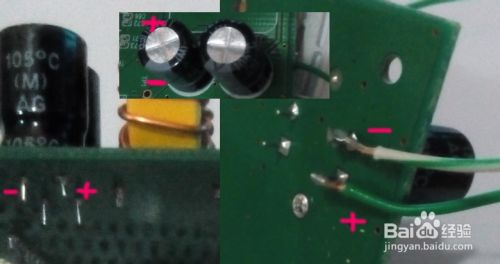

电源插座取电
同样取电部分根据电容的极性,焊接出正负极引线
如果电铬铁功率够高,可直接焊接在座上,不够功率可以焊在电容引脚上
部分路由器正面还会有空焊的电容位,同样可以用来焊接引线
-
5

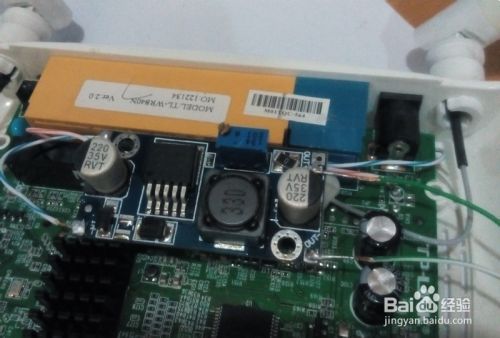

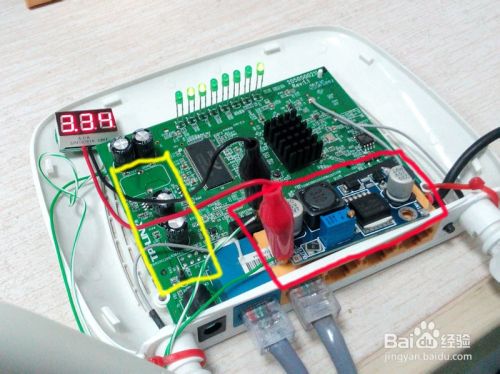

然后把降压模块焊接起来
用热融胶固定好.
-
6

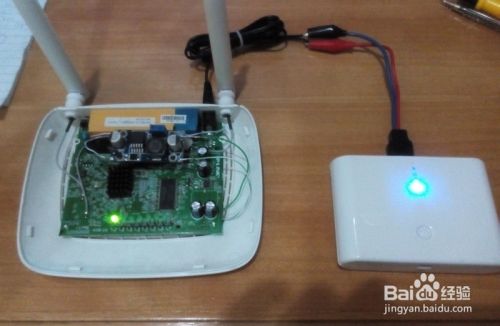

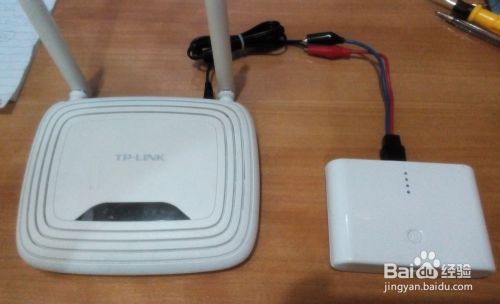

接上移动电源测试,能够正常启动,改装成功.
END
声明
-
1
1.所有DIY操作,包括路由器无法保修,移动电源可能损坏转换板,责任自负.
2.降压板输出的是高频电流,部分牌子型号的路由器会能启动,但不能正常工作,所以DIY时请保留能够复原的元件.
3.以上仅为个人实践创作,仅代表个人观点.
