PADS Layout是一款非常常用的PCB设计软件，那么下面教大家PADS Layout如何添加覆铜平面。
方法/步骤
-
1

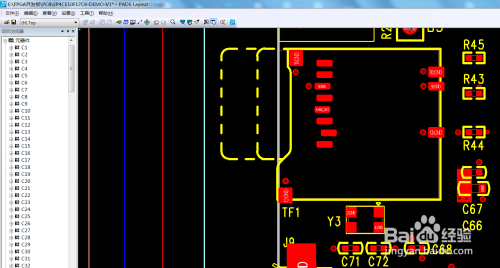

第一步：打开PADS Layout工程源文件，如图所示。
-
2

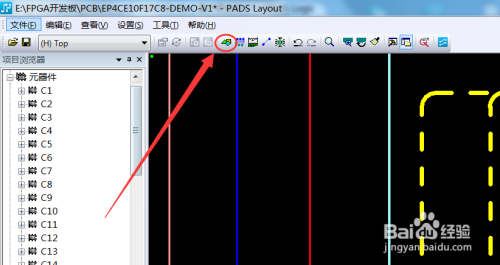

第二步：单击【绘图工具栏】图标，如图所示。
-
3
第三步：单击【覆铜平面】图标，如图所示。
-
4

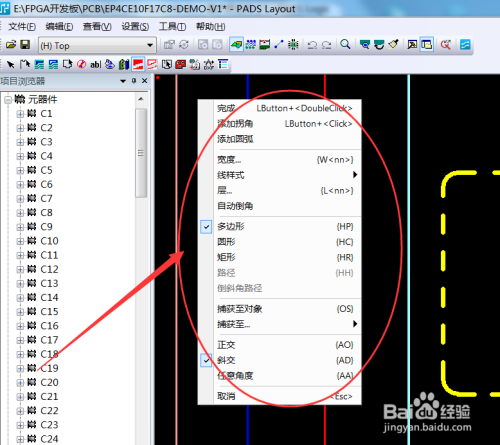

第四步：在空白处单击鼠标【右键】打开绘图工具选项，如图所示。
-
5

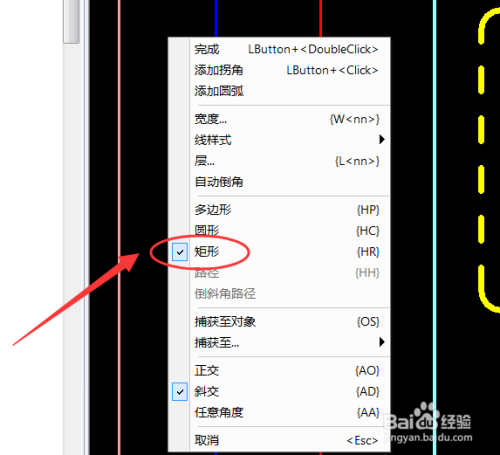

第五步：在绘图选项里面单击选中【矩形】，如图所示。
-
6

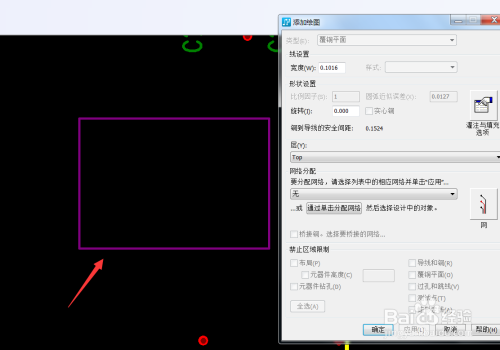

第六步：在需要添加覆铜平面的地方拖拽完整覆铜边框的添加，如图所示。
-
7

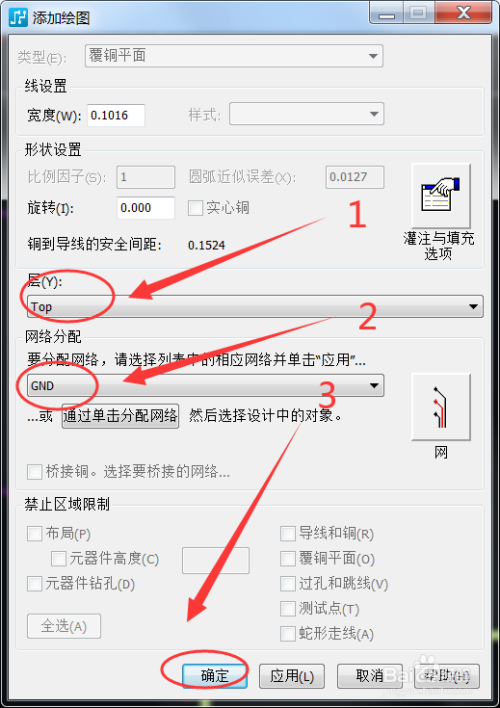

第七步：在添加绘图选项卡里面选择需要放置的【层】，选择关联的网络，然后单击【确定】即可完成覆铜平面的添加，如图所示。
