cadence软件是一款受电子爱好者欢迎的原理图和PCB设计EDA，工程师可以利用该软件进行PCB设计和版图设计。本篇经验主要是介绍放置元器件的方法，希望对你学习cadence有所帮助。
方法/步骤
-
1
第一步，从开始菜单中打开cadence的工具，然后选择orcad capture cis，如图所示，如果上次将orcad capture cis选择为默认打开选项，那么直接跳转到工作界面；
-
2

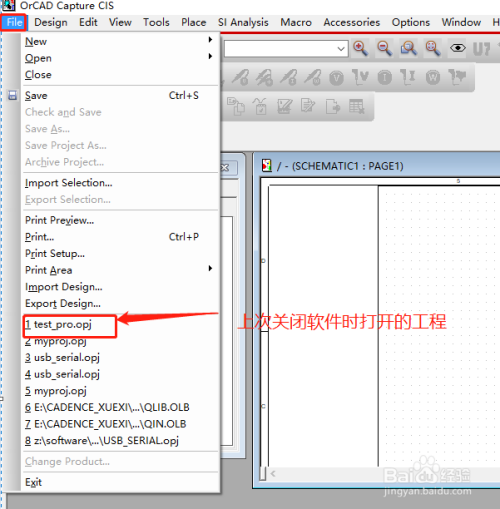

第二步，打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；
-
3

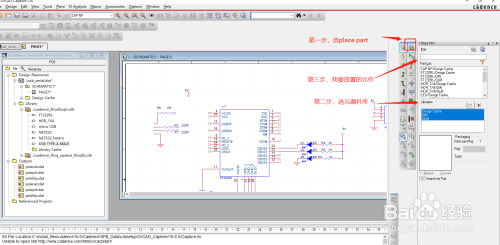

第三步，然后选择右侧的工具栏place part，跳出place part的属性框，然后在library中选择之前建立好的库文件；
-
4

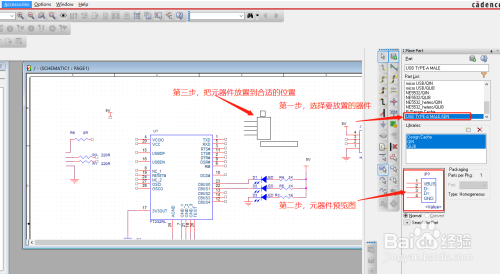

第四步，在搜索框中找到要放置的器件，下方的预览框中能看到元器件的symbol，双击鼠标左键，可以看到元器件悬挂在鼠标上；
-
5

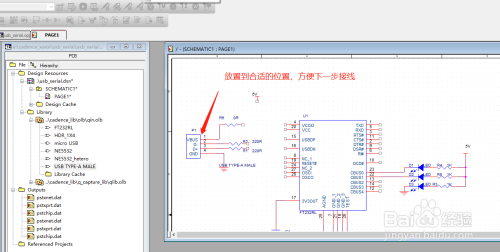

第五步，然后把元器件放到合适的位置，在进行布局时要提前规划好，元器件放置的位置的合理性；
-
6

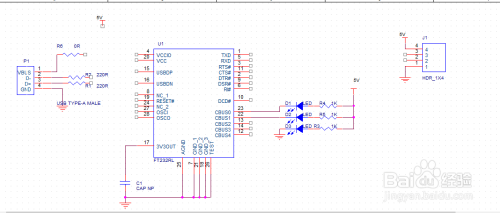

第六步，与上一步骤一样，放置其他元器件的方法类似，这样一一摆放好，方便下一步电气连线；
END

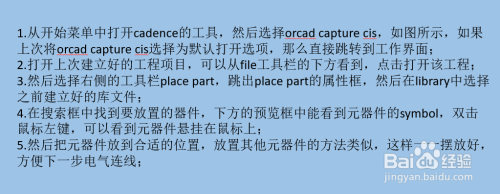

总结
-
1
1.从开始菜单中打开cadence的工具，然后选择orcad capture cis，如图所示，如果上次将orcad capture cis选择为默认打开选项，那么直接跳转到工作界面；
2.打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；
3.然后选择右侧的工具栏place part，跳出place part的属性框，然后在library中选择之前建立好的库文件；
4.在搜索框中找到要放置的器件，下方的预览框中能看到元器件的symbol，双击鼠标左键，可以看到元器件悬挂在鼠标上；
5.然后把元器件放到合适的位置，放置其他元器件的方法类似，这样一一摆放好，方便下一步电气连线；
END
