双联开关的安装

两个双联开关控制一盏灯的接线过程

工具/原料

1

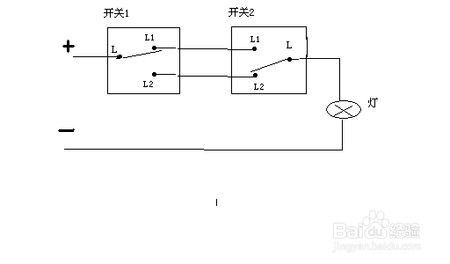

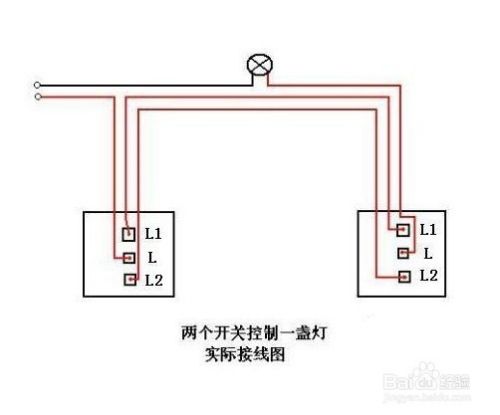

看着电路图，看图接线。
2

上图有每个开关都有三个接口端，分别为L , L1 , L2 ,其中L是个共公端，L1和L2为控制端。
3

找也共公端L后，把那两个双联开关分别标为S1和S2两个开关，用火线接到S1开关的共公端L处，剩下的L1和L2的控制端接到S2开关的L1和L2控制端，S2开关的共公端L接灯泡座的一端，然后灯泡座的另一端接到零线去，这样就完成了
