visio画连接线技巧可以通过连接不同形状之间的锚点来实现
工具/原料
-
联想小新潮 7000-13
-
Win 10
-
Visio2013
方法/步骤
-
1

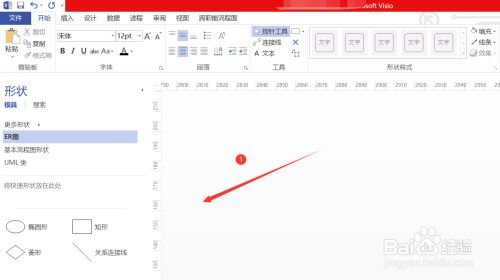

打开visio软件
打开visio软件，选择基本需要绘制的形状，此处选择ER图的绘制形状
-
2

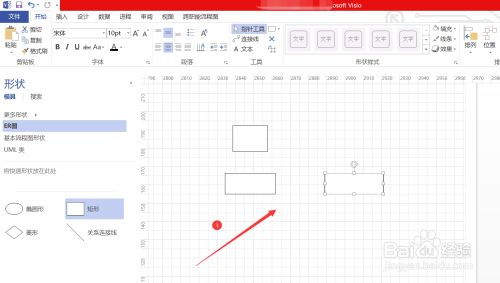

绘制矩形
拖动矩形，在画板上绘制矩形形状，可根据需要选择合适的绘制图形
-
3

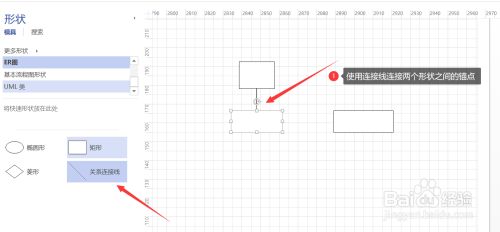

使用连接线
选择连接线，将其拖动到画板上，将连接线的两端分别连接到矩形的两个锚点上
-
4

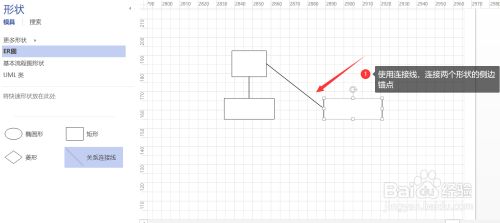

选择连接线，将连接线的两端分别连接到矩形的侧边锚点上
-
5
更改连接线的粗细
选中连接线—>点击形状样式选项卡中的线条选项—>在弹出的选项卡中选择粗细—>在弹出的选项卡中选择线条的粗细数值
-
6

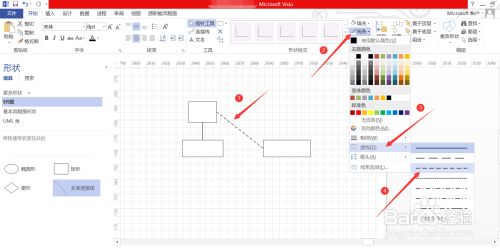

更改连接线的线型
选中连接线—>点击形状样式选项卡中的线条选项—>在弹出的选项卡中选择虚线—>在弹出的选项卡中选择线条的虚线样式
-
7

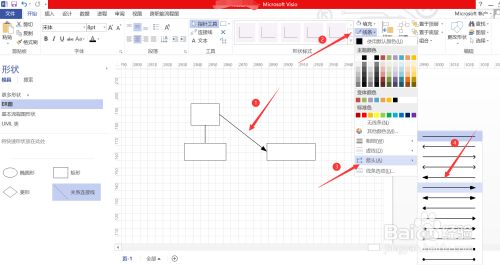

更改连接线为箭头样式
选中连接线—>点击形状样式选项卡中的线条选项—>在弹出的选项卡中选择箭头—>在弹出的选项卡中选择线条的箭头样式
END
