之前说过发觉许多小伙伴刚毕业后CAD技巧很欠缺，打算出一些CAD的教学经验，现在附上自己的教学视频。今天主要讲一下多段线画箭头和几条分离的多段线合并。
方法/步骤
-
1
我们采用输入多段线快捷键PL命令，然后用鼠标左键确定直线段的两个点，点击确定。
-
2

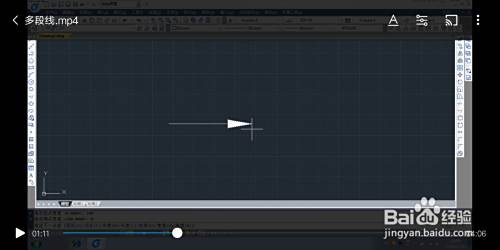

之后画箭头段，输入W命令来确定箭头段箭头起点的宽度，在这里我输入100，因为我的CAD图幅比例尺较小；然后终点宽度输入0，因为箭头的顶端是尖的所以必须输入0；输入完毕后拖动鼠标确定箭头段长度即可点击鼠标左键，然后确定。这样箭头就画成功了。
-
3

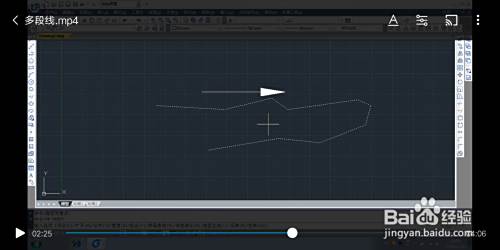

然后我们来合并几条分散的多段线，输入pl命令画几条分散的多段线，然后输入M命令将这几条多段线的顶点连接到一起；之后我们输入pe命令，然后输入j命令，之后一直点击回车键确定即可。这样几条分散的多段线就合并成功了。
-
4

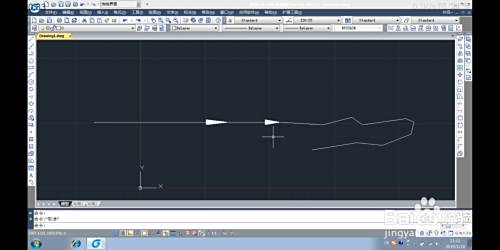

我们也可以将画好的箭头和多段线合并，因为画出来的箭头本身也是多段线。
