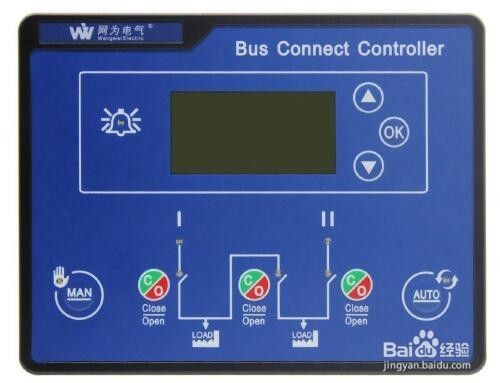

WQ7母联控制器属于电源级双电源切换系统，由三台框架断路器组成。对于小区物业的维修人员来说，难度系数较大。故将其大致检修的流程列出，降低难度。
2母联控制器输入电源
0两进线一联络控制器的维修
工具/原料
-
万用表、十字螺丝刀
-

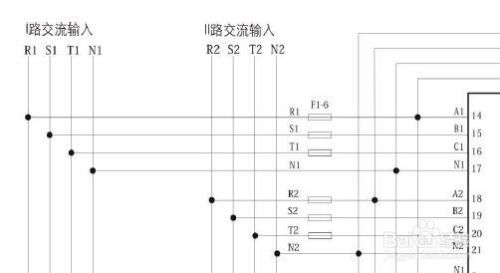

接线图
方法/步骤
-
1
常见故障一：电源指示灯闪烁

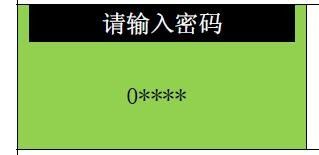

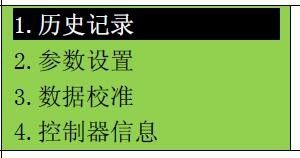

解决方法：先检测母联控制器输入电源的接线端子是否接触良好，如果接触良好，那么需要重新对电压进行校正，校正方法如下：按“OK”键“数据校准”，输入密码：12345.将一路二路电压的A、B、C相改为220V左右即可。
结论：如果电压校准无效，证明母联控制器坏了，需要更换控制器。
-
2
常见故障二：报警指示灯常亮，框架断路器合了又分分了又合

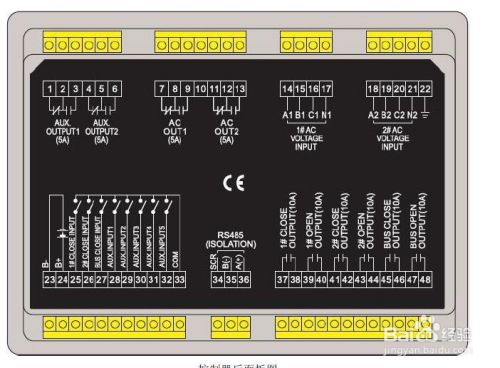

解决方法：母联控制器报警的原因有：短路跳闸或合闸/分闸失败。如果是短路跳闸，需要先将框架断路器复位，然后长按“OK”键即可解除报警。如果是合闸/分闸失败，那么就是控制器没有检测到合/分闸信号，所以报警，需要检测控制器检测合分闸信号的线路：25-46-47-33 ，26-46-47-33 ，27-46-47-33 。
-
3
常见故障三：控制器黑屏
解决方法：母联控制器黑屏可能是前端熔断器坏了，更换熔断器即可，也可能是输入电源端子接触不良或控制器内部开关电源部分烧毁，需要重新更换控制器。
注意：母联控制器电源部分输入电压为220V，不能将N线接错，否则烧毁控制器。
END
注意事项
-
强电危险
-
了解接线图原理
