利用MIDAS进行组合结构计算原理数据处理，不但要会用软件，还要知道其中的原理，这才是一个合格的设计。
方法/步骤
-
1

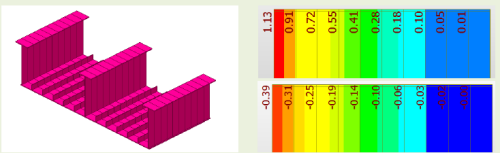

此阶段仅架设钢箱，内力及应力仅与钢箱本身的截面特性有关。
查看结果时选择part1即可。
-
2

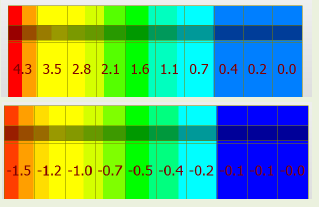

组合截面形成过程中的应力累加——桥面板湿重，此阶段混凝土桥面板在钢箱上浇筑，混凝土湿重作为外荷载作用在钢箱上，内力及应力仅与钢箱本身的截面特性有关。
此法施工应注意定义材料时将混凝土材料的自重修改为0，避免重复加载。
-
3

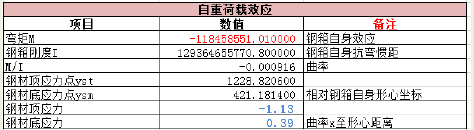

显然至此混凝土桥面板不受力，仅钢箱梁承受混凝土及钢的自重效应。
桥面板形成后二期荷载等后续荷载将有全截面承担。
-
4

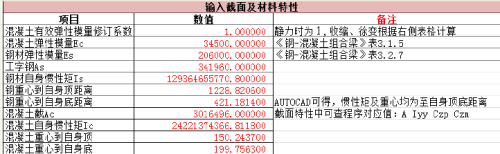

?? ?? ?? ?? 通过AUTOCAD或其余工具比较容易得到。?I0 ?A0 是中间值，不是最终换算截面特性
-
5
组合截面应力计算——换算截面特性计算
-
6
组合截面应力计算——换算截面特性计算
END
