在绘制AutoCAD图中过程中，经常需要绘制图形填充，以曲线边界的墙体为例，介绍可随墙体绘图边界形状改变，而动态变化的图案填充方法
方法/步骤
-
1
打开AutoCAD软件，绘制如图所示外形，上边线样条曲线绘制，具体尺寸自由操作，仅做演示案例
-
2

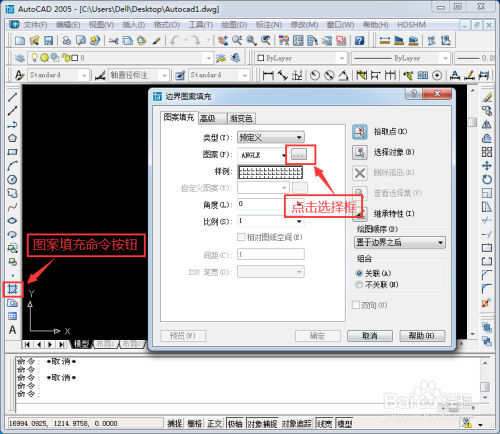

点击图案填充命令按钮，弹出边界图案填充对话框，图案填充样式选择框
-
3
点击其他预定义，以AR-B816为例，点击确定
-
4

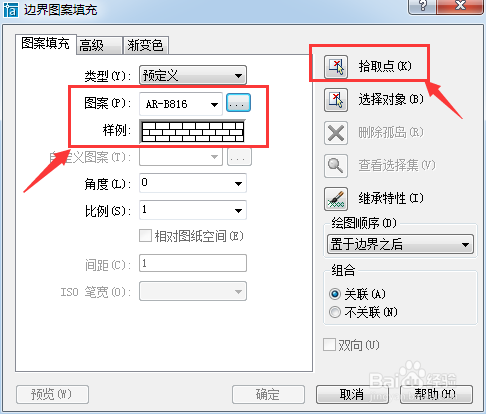

填充图案已调整为AR-B816，点击拾取点
-
5
图形内部点击，稍等待软件反应时间，然后回车
-
6
注意选择组合关联，点击确定
-
7
如果发现填充效果不理想，则需要调整填充比例，直接双击填充图案即可返回该填充的样式对话框，调整填充比例后点击确定即可实现较理想填充效果
-
8

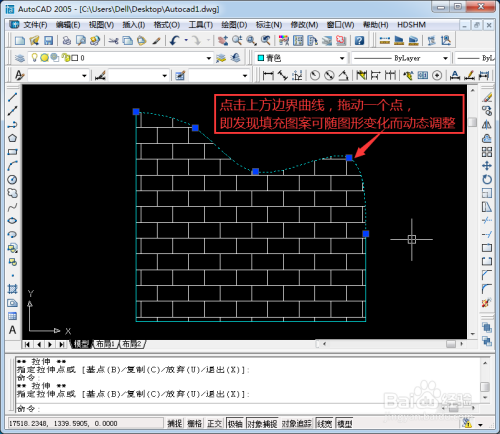

点击上方边界曲线，拖动一个点，即发现填充图案可随图形变化而动态调整
END
