cad布局打印三维轴测图消隐去斜线 - 经验大全

在用cad打印cad做的三维模型消隐和斜线的解决

方法/步骤

1

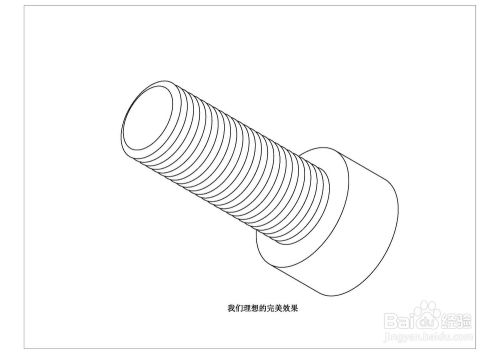

我们需要达到的效果
2

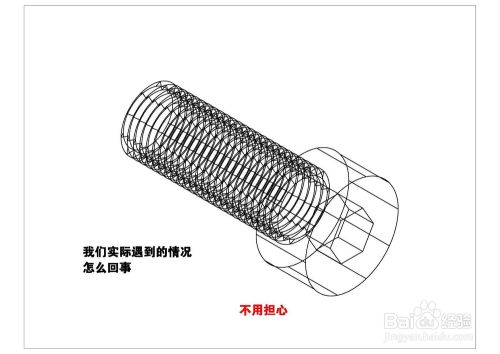

在没有设置参数的情况打印出来就是一大堆乱七八糟的线。
3

我先把这些线隐藏一部分。

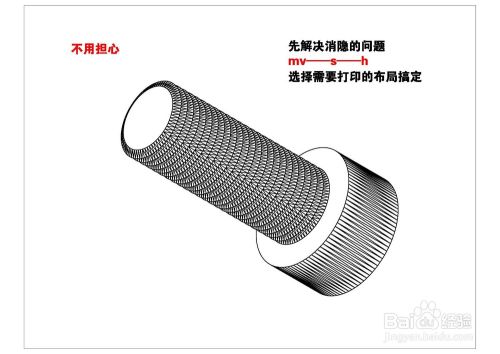

输入命令mv空格→s空格→h空格选择需要布局打印的图框
4

我们看到的是背面的线是没有了，却又多了好多的斜线。

现在我们来解决它

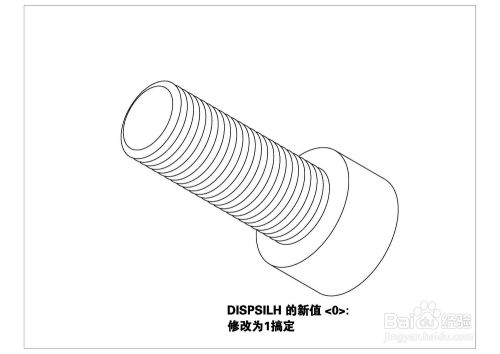

输入命令DISPSILH→把值改为1

恭喜大功告成

END
