ansys建模时，也会经常采用一些辅助线或辅助面等，那么一旦用完后，我们希望将它们删除掉，下面将详细介绍ansys是如何删除点、线、面和体的。
方法/步骤
-
1

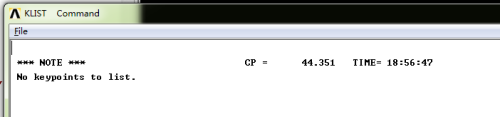

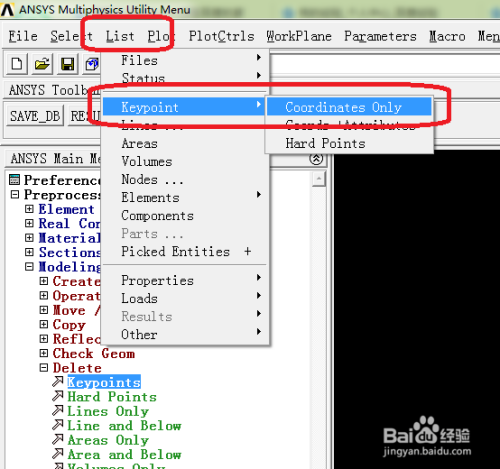

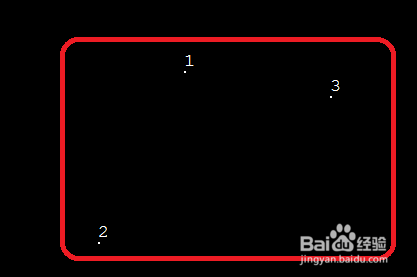

以图中所示3个关键点为例，介绍如何删除关键点。按照图示步骤进行，最后list查看一下，发现关键点不存在，也就是被删掉了。
-
2

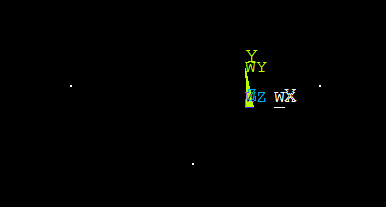

以第一幅图所示，三条线介绍如何删除线。首先选择只删除线的命令，也就是说线上的其他元素不删除，如关键点，第二幅图。利用plot---keypoints命令查看，如第三幅图，我们发现关键点没有删掉。
-
3
当我们选择删除“line and below”时，线和线上的元素都被删除掉了。
-
4

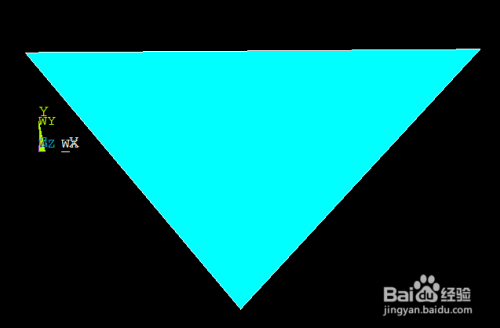

对下图所示的三角形面，进行同样的两种操作。仅删除面时，线和点都还在。当选择第三幅图的“area and below”时，都删除了。
-
5

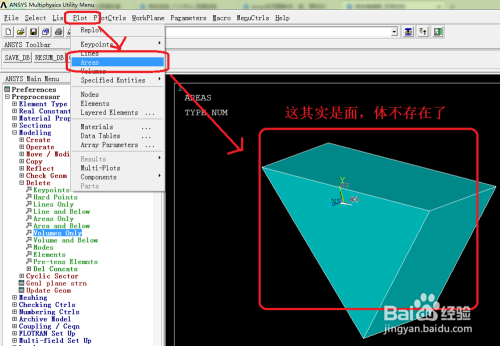

对于下图的体，同样的两种操作都演示一下。仅删除体时，如图2，删除后如图3，我们使用plot---area命令查看，发现面还在。同样地，“volume and below”时，所有东西都被删除了。
