泷羽智航家的XVFPV系列穿越机——雀TQ３零部件组装教程，本说明文章设计有每一处的参考细节，可在无需浏览文字的情况下根据图片所示安装，如遇安装问题再浏览文字即可。
工具/原料
-
螺丝刀
-
剪刀
-
速干胶水
方法/步骤
-
1

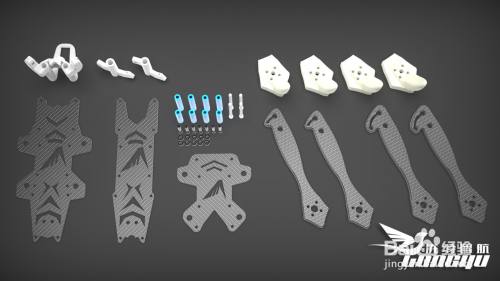

检查雀TQ3所有配件是否齐全
-
2
取出四根机臂，将如下小部件使用速干胶安装到如图小孔内并旋转好角度固定
-
3
取出一个最短的金色铝柱，将M3X4mm螺丝半紧状态拧好，共准备四个
-
4
在最大的底板上安装4个M2X25mm的螺丝，螺丝安装在4个最靠内的孔内
-
5
将上步骤4个机臂如图摆放在底板上方,对齐每一个如图所示孔后，盖好中间的盖板
-
6
拿出上步骤准备好的4个半紧状态的短铝柱，对应如图所示大孔放下去
-
7

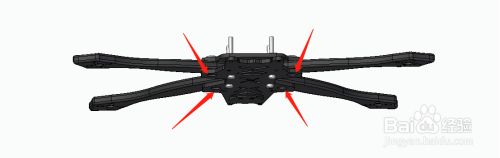

将整个机身翻转过来，在机身下方对应的大孔处拧入4个M3X4mm螺丝，将两边的螺丝拧紧固定好机臂
-
8
重新翻转至正面，如图安装好4个25mm长铝柱
-
9
将尾部的图传固定打印件与前面摄像头固定打印件安装至铝柱上
-
10
取出上板，如图安装4个19mm铝柱，再翻转过来,将上板摆放到机身合适位置，使用M2螺丝对应4个铝柱拧紧
-
11
使用速干胶粘贴好电池防滑垫片，将4个起落架对应卡入机臂
-
12

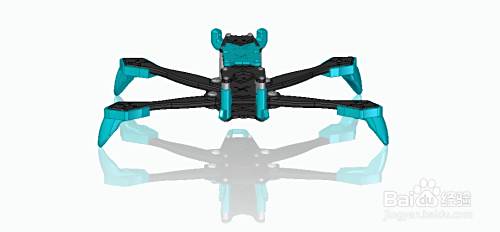

组装完成
END
注意事项
-
注意第3步螺丝不要拧太紧,半紧状态即可
-
使用速干胶时注意远离小孩子,不要让胶水接触到了皮肤
