许多电子产品都需要用到LCD显示屏，本篇将为大家介绍产品结构设计中如何来限位LCD屏。
步骤一：限位骨的设计
-
1

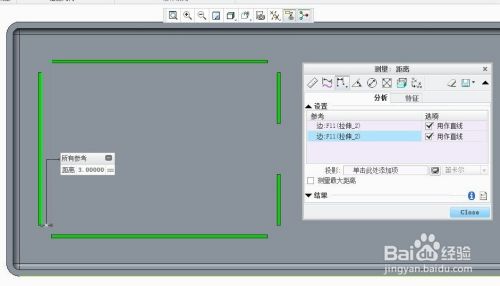

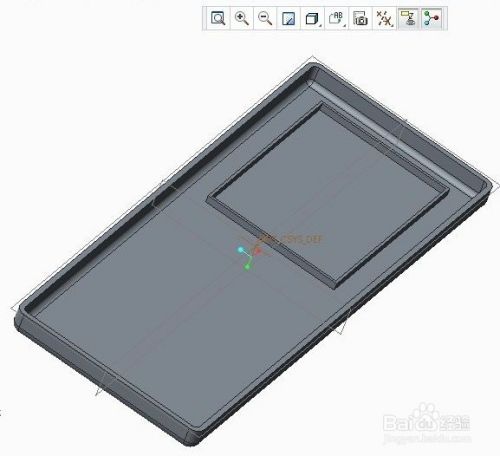

首先根据LCD屏的位置和大小直接在前壳上拉伸出方形骨位来做X方形和Y方向的限位，骨位厚度为外壳料厚的一半，骨位的高度介于LCD屏厚度和三分之二到一倍之间，与屏四周的间隙为0.10mm。Z方向的可以利用底壳上的骨位或其它结构零间隙顶住屏幕进行限位。
-
2

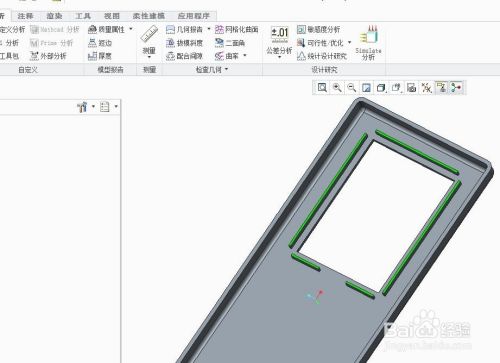

骨位设计时用避开LCD屏的数据线，所以应该将限位切除一部分，切除宽度要比数据线宽度大1mm。
-
3

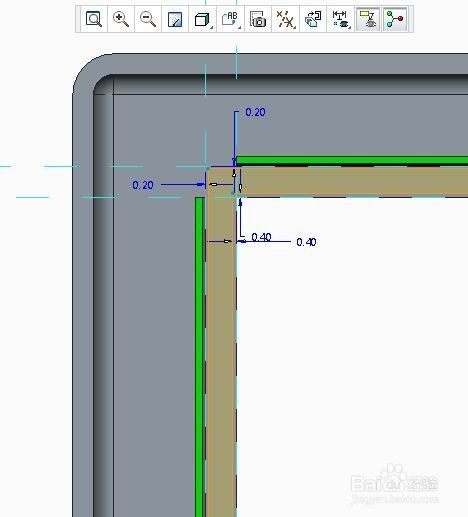

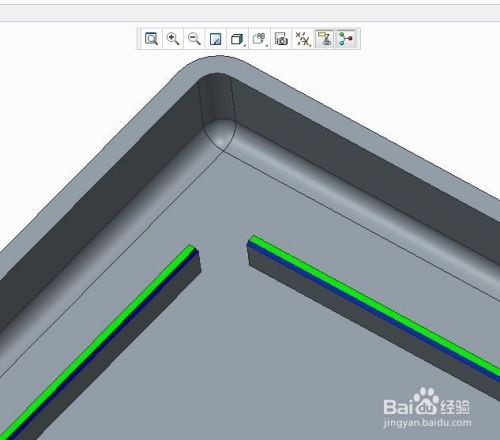

骨位的四个角需要切除，因为屏幕在收到外力撞击时，四个角受力最大，切口宽度大概在3mm左右。
-
4
为了方便装配，限位LCD屏四周的边要倒直角C0.25-0.30mm。
END
