工作中，使用SolidWorks画钣金零件，产品需要生成在斜接法兰、边线法兰、绘制的折弯、褶边或转折中。qo，分享一下操作方法：
方法/步骤
-
1

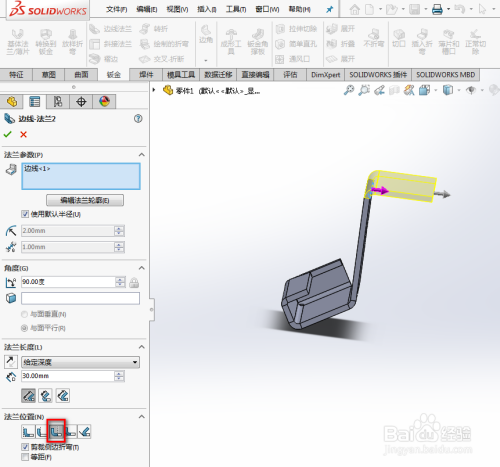

材料在内：法兰上色预览的顶部与固定钣金实体的顶部重合。
-
2

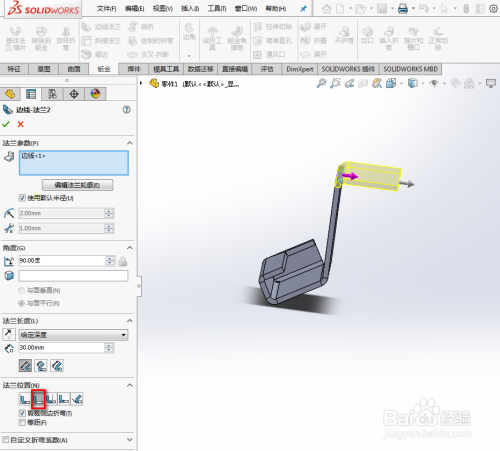

材料在外：法兰上色预览的底部与固定钣金实体的顶部重合。
-
3
折弯在外：法兰上色预览的底部将依据折弯半径而等距。
-
4
虚拟交点中的折弯：此将保留原有边线尺寸并变更折弯材料条件以自动与法兰的终止条件匹配。
-
5
与折弯相切：法兰位置将始终与所选边线相连的侧面相切，法兰长度将始终保持精确的长度。
此选项对所有法兰长度选项和大于 90?的折弯均有效。
-
6
折弯中心线折：弯线平分展开零件中的折弯区域。此功能仅可用于绘制的折弯和转折特征。
END
