Proe三维训练一百一十八之镜像
方法/步骤
-
1
如下图示，
打开Proe软件，新建一缺省的实体零件，
-
2
如下图所示，
执行【旋转——位置——定义——TOP面——草绘】，
直接进入草绘环境。
-
3
如下所示，
激活中心线命令，画一条与纵轴重合的中心线，
激活矩形命令，画一个矩形，双击修改尺寸：左边距离纵轴50，宽25，高20，
激活圆弧角命令，画四个圆弧角，添加相等约束，双击修改尺寸R5，
点击右边工具栏中的√，完成并退出草绘。
-
4
如下所示，
回车，完成并结束本次旋转操作。
-
5
如下所示，
点击右边工具栏中的镜向命令，
选择right面为镜向平面，回车。
-
6

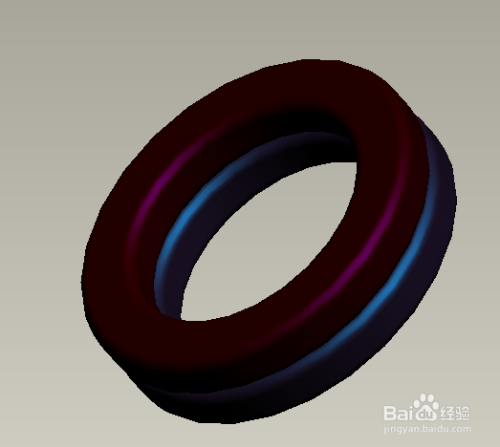

如下所示，
隐藏所有的基准，
先给整个零件上色，
然后单独给面上色，
这就能显示出两种颜色了，
至此，
这个三维实体零件就创建完成了，
本次训练结束。
