Excel中如何快速制作美观条柱形图

Excel中快速制作美观条柱形图

工具/原料

1

打开excel文件，数据如图
2

选中所有数据，点击【插入】-【图表】-【柱形图】-【百分比堆积柱形图】，如图所示
3

选中【完成占比】这列数据，复制后粘贴到整个图表上，如图
4

选中整个图表，然后点击【设计】-【更改图表类型】-【组合】，如图
5

【选择图表类型和轴】中有三项，将第一和第二项改成【百分比堆积柱形图】；第三项改为【带数据标记的折线图】，同时勾选第三项后面的【次坐标轴】，如图
6

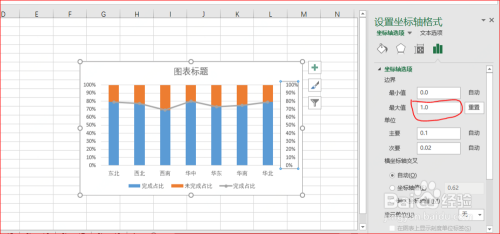

选中图表，点击右侧“坐标轴”选中后右键【设置坐标轴格式】，在【坐标轴选项】-【边界】-【最大值】中将数据修改为“1”，保证两边的数据对称
7

选中图表右侧的【图表元素】，依次取消显示【右侧坐标轴】、【网格线】、【图例】
8

单独选中图表中的“折线图”，右键点击选中【设置数据系列格式】-【填充与线条】中将线条设为【无线条】，此时之前插入的“带数据标记的折线图”，只剩下了其中的圆点，如图
9

点击【插入】-【联机图片】，搜索“按钮”图片，选中后插入excel中，如图
10

复制按钮图片，再选中折线图中的圆点，将其粘贴进去，如图
11

完成上述步骤后，稍微调整一下细节，美化一下，字体，填充颜色等

END
