小电源pcb怎么画，这里用经典的7805电源电路图作为例子，和大家讲解一下，如何绘制的所需要的电路，以下的内容仅限对于Protel99se有过接触同学。对于小白，可查看小迹的其他经验帖及基本教程后，回来继续学习。
原理图绘制
-
1
首先，打开Protel99se，一款绘制原理图及Pcb的绘图软件，大家也可以使用其他的绘图软件，不过大相径庭，软件如图所示；（注：以下教程默认大家已经导入封装库）
-
2

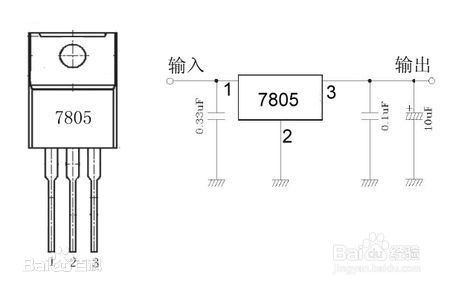

这里使用到7805三端稳压管，运用的是TO- 220 的标准封装，可以百度其的芯片手册进一步了解，如图所示；
-
3

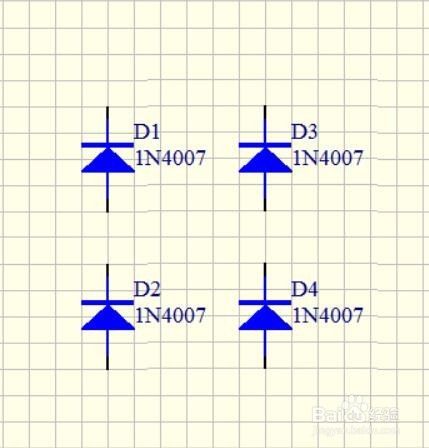

前端使用1N4007整流二极管做为前端交流电源的整流电路，如图所示；
-
4

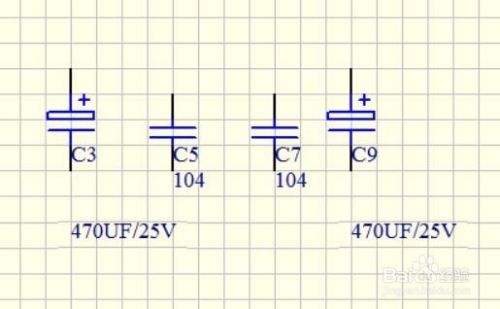

以下是使用到的电容原件，有瓷片电容和电解电容，如图所示；
-
5

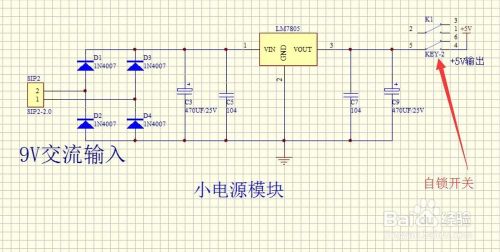

准备好元器件以后我们就可以绘制电路图了，选择“Sch:Placewire”绘制连线，将元器件连接成如图所示的样子；
-
6

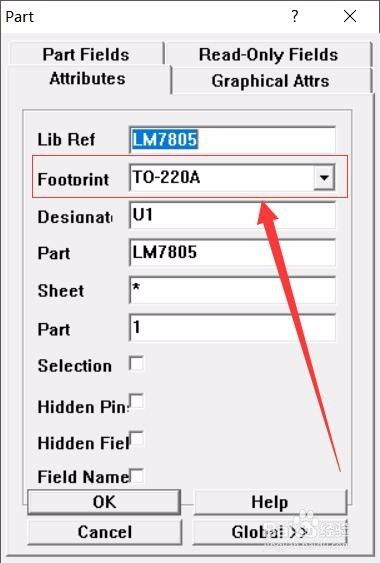

双击每一个元器件，写入其的“Footpoint”，这样我们才可以导入pcb，否则会出现许多错误，且导入后无元器件，如图所示；
-
7

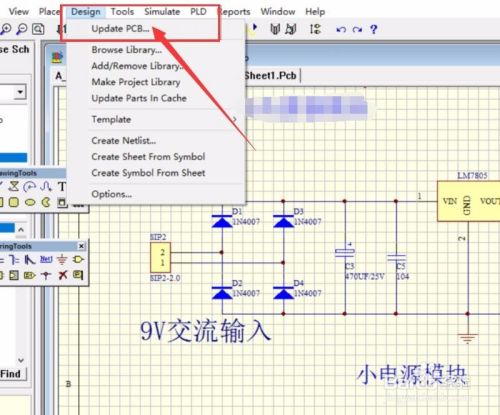

封装填写完成后，点击“Design”->"Update Pcb"，将元器件导入pcb，如图所示；
-
8

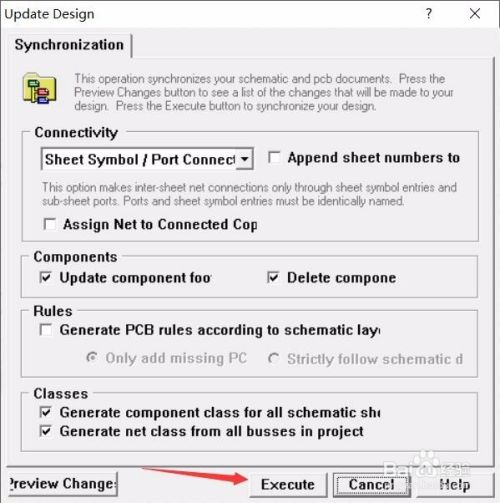

出现如下界面，点击“Execute”导入已经建好的“.pcb”文件即可，如图所示。（注：到这里我们的原理图就画好了，进入绘制pcb阶段。原理图是pcb的大前提。）
END
Pcb绘制
-
1

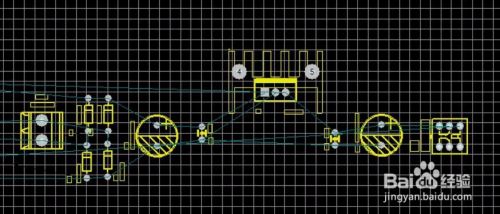

将导入的元器件，摆放整齐，如图所示；（注：根据提示线连线）
-
2

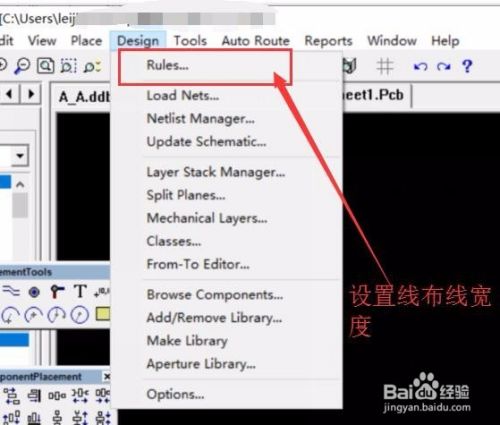

摆放好后，点击Design->rules选项，设置我们所要需要的线宽，如图所示；
-
3

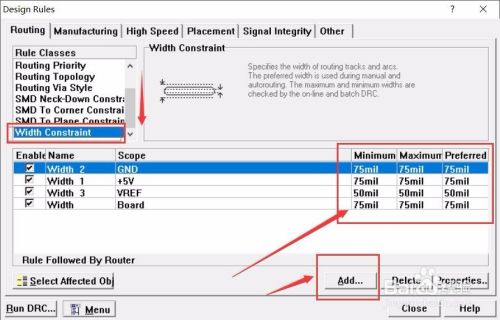

将滚动条拉到底部，选择最后一个选项，点击“Add”，添加我们需要的线宽类型，如图所示；
-
4

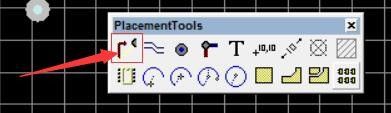

设置完成后，选择图中箭头所指的图标进行绘图即可；
-
5

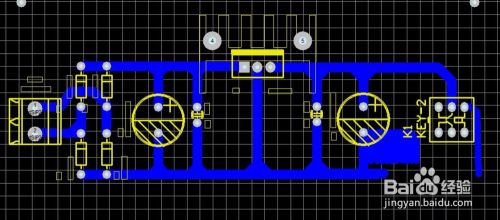

连接完成后，小电源pcb就完成了如图所示。步骤虽然有些繁琐，但如果多绘制几次，这些流程就铭记于心了，希望大家可以快速掌握。
END
注意事项
-
以上的步骤针对有绘制经验的同学，如果是小白可以学习基本知识后回来学习。
-
